Définissez et appliquez les paramètres de visualisation et d’espace de travail en tant que « Vues » pour des objets individuels et améliorez ainsi la navigation dans le projet et la génération de rapports. Transférez facilement ces vues entre les objets et incorporez-les dans les modèles d’évaluation pour une automatisation simplifiée.

Améliorez vos rapports avec des superpositions de couleur 3D interactives pour les tolérances géométriques afin de mieux comprendre les résultats numériques.

Rationalisez le traitement des données grâce au nouveau format de fichier .xvgi, éliminant la nécessité d’importer manuellement les données. Profitez de l’implémentation de référence Python pour automatiser l’utilisation du logiciel VG, même sans fichiers .vgl existants.

Concentrez-vous sur les écarts réels grâce à un mappage de couleurs à échelle automatique qui exclut les valeurs aberrantes. Les superpositions de couleur fournissent ainsi des évaluations précieuses des pièces sans distorsion.

La superposition de couleur sélectionnée et la case à cocher « Afficher uniquement les composants » sont désormais stockées et appliquées à toutes les fonctions de génération automatique d’images, y compris les signets, les animations et les vues spécifiques à un objet. Vous disposez ainsi d’options supplémentaires pour vos rapports et présentations.

Conçue spécialement pour les cas où plusieurs pièces sont scannées ensemble, cette fonction intuitive permet aux utilisateurs de diviser facilement les données volumiques d’origine en objets volumiques individuels. En plus de simplifier votre flux de travail, cet outil offre des méthodes efficaces de segmentation, de dénomination et de réduction des données. De plus, l’automatisation n’a jamais été aussi facile, grâce à des fonctions intégrées permettant de détecter les pièces manquantes et de générer des fichiers de projet uniques pour chaque objet séparé.

Exportation Q-DAS pour les résultats d’épaisseur relative de paroi
Améliorez l’analyse de vos données grâce à l’exportation transparente des résultats du tolérancement de l’épaisseur relative de la paroi au format Q-DAS. Profitez de l’excellente compatibilité et intégration avec la famille de produits Q-DAS.

Navigation plus aisée dans les rapports PDF
Les rapports PDF comprennent désormais un sommaire avec des liens directs vers la section correspondante du rapport. Améliorez votre expérience utilisateur et parcourez rapidement vos rapports grâce à cet ajout astucieux.

Lorsque vous déplacez ou faites pivoter une zone d’intérêt ou que vous la copiez à partir d’un autre objet, son masque peut ne pas être aligné sur la grille de voxels du volume parent. Cette fonction utile vous permet de voir cet état d’un seul coup d’œil dans l’arborescence de scène ou dans les propriétés de l’objet. Un clic suffit pour aligner la zone d’intérêt, une action qui peut également être enregistrée pour des scénarios automatisés.

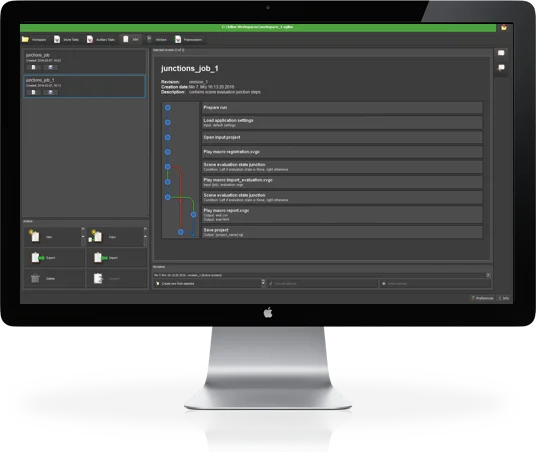

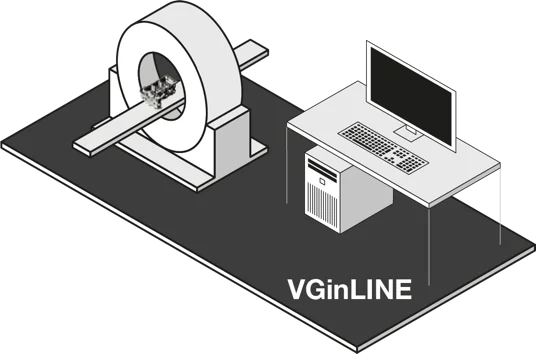

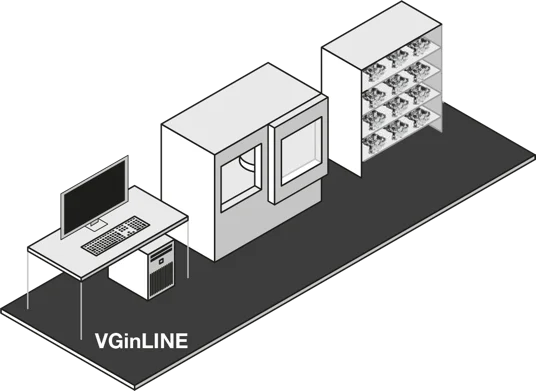

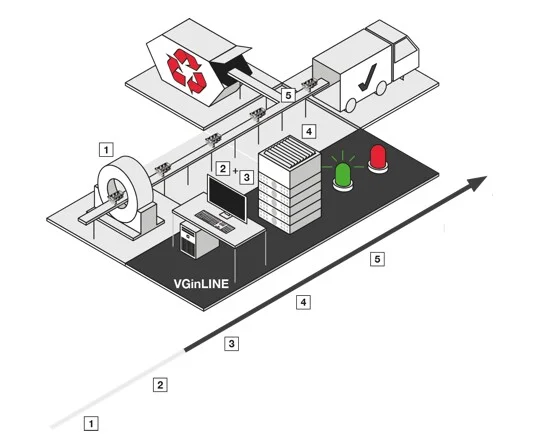

Dans cette vidéo, nous vous montrons comment effectuer les analyses nécessaires à la simulation d’un dispositif de fixation, enregistrer les macros nécessaires et combiner les macros dans un plan de contrôle que vous pourrez ensuite exécuter dans VGinLINE.
Cliquez ici pour regarder le tutoriel vidéo.

Introduction d’une toute nouvelle approche d’analyse des écarts : utilisez votre pièce nominale pour tolérancer les écarts d’épaisseur de paroi sur les images CT de la pièce réelle. Finis les jeux de devinettes sur l’épaisseur de la paroi, finie l’utilisation des valeurs absolues du calcul de l’épaisseur de la paroi selon la méthode « Sphère ».

Visualisez, tolérancez, rapportez et évaluez les écarts réels entre votre pièce nominale et la pièce réelle numérisée. Tirez parti de notre technologie unique de transformation adaptative pour garantir que les écarts calculés correspondent exactement aux points de surface de vos pièces nominales et réelles.

Cette solution innovante, basée sur l’apprentissage automatique, est adaptée aux données bruitées et de faible qualité, et peut donc prendre en charge les images de tomographie rapide.

Gain de temps : En quelques étapes, vous pouvez charger les données, sélectionner le modèle, effectuer les calculs et utiliser les zones d’intérêt qui en résultent pour des analyses ultérieures.

Solution idéale pour l’automatisation : Conçu pour faciliter la tâche de l’utilisateur, notre outil de segmentation profonde s’intègre parfaitement dans les flux de travail d’inspection automatisés.

Prise en charge des normes de l’industrie : Le module Deep Segmentation est compatible avec le format de modèle ONNX, ce qui vous permet d’utiliser des modèles d’apprentissage profond spécifiques aux problèmes et aux données.

La sélection d’objets est plus intuitive que jamais : Il suffit de choisir votre outil préféré – rectangle, ellipse ou lasso – et de dessiner directement dans la fenêtre 3D. Dès que le centre de masse d’un objet est mis en évidence, l’objet est sélectionné dans l’arborescence de scène. Ajoutez ou supprimez des objets directement dans la fenêtre 3D – WYSIWYG.

Affichage instantané de l’état de tolérance : Visualisez directement l’état de la tolérance de chaque pore dans un format intuitif à code couleur. Il suffit de sélectionner l’état de tolérance en tant que « Colonne active » pour connaître immédiatement l’état en fonction de la couleur : dans la tolérance = vert, hors tolérance = rouge.

Détermination rapide de la surface : Vous avez oublié d’effectuer une détermination de la surface avant de commencer votre analyse de porosité ? Aucun problème ! Notre nouveau raccourci disponible dans la fenêtre d’analyse vous permet de créer une détermination de surface par défaut adaptée spécifiquement aux analyses de porosité et d’inclusions, garantissant ainsi un workflow plus fluide.

Lorsque la vitesse est plus importante que l’exactitude lors de l’utilisation de notre outil Paint & Segment, il suffit de réduire la résolution pour accélérer considérablement la segmentation.

Choisissez la moitié de la résolution et observez comment la segmentation se déroule environ 8 fois plus vite, libérant un temps précieux pour d’autres tâches importantes.

Activez ou désactivez le rendu de zones d’intérêt pour plusieurs objets simultanément ! Profitez de meilleurs scénarios d’automatisation car l’étape de macro « basculement » est désormais distinctement séparée en deux étapes claires : « Activer le rendu de ZdI » et « Désactiver le rendu de ZdI ». Cela garantit une meilleure reproduction des tâches macro pour une expérience utilisateur plus efficace.

Cette fonction dynamique utilise les paramètres de la barre de couleurs configurés directement dans les analyses, offrant ainsi un contexte enrichi pour l’interprétation des résultats dans vos rapports. Grâce à cette mise à jour unique vous élargissez vos possibilités de création de rapports et d’interprétation des données.

Colorer les cellules de tableaux dans les rapports selon leur état de tolérance respectif
Vous pouvez désormais choisir un code couleur pour les cellules individuelles en fonction de leur état de tolérance. Cette représentation visuelle instantanée améliore non seulement la pertinence de vos tableaux de résultats, mais permet également d’identifier plus rapidement les indicateurs spécifiques qui sont à l’origine du dépassement de la tolérance d’une pièce. Une compréhension plus profonde et intuitive de vos données n’est qu’à une couleur près !

Masquer les noms de champs d’information dans les rapports
 Vous pouvez choisir de masquer le titre de n’importe quel champ d’information dans votre rapport. Cette fonction permet non seulement une intégration transparente avec tout texte personnalisé, mais contribue également à rendre les pages de rapport plus claires. Profitez d’un contrôle et d’une liberté de conception accrus grâce à nos paramètres affinés de création de rapports.

Invalidation des images de signets en cas de changement des résultats d’analyse

Les images des signets sont désormais marquées d’un état « hors synchro » si les résultats de l’analyse changent. Pour les scénarios automatisés, toutes les images « hors synchro » font l’objet d’une mise à jour automatique avant d’être enregistrées, ce qui garantit que les images des signets reflètent fidèlement l’état actuel de votre projet. Cette mise à jour dynamique améliore la visibilité et le contrôle de vos données.

Renommer les objets à l’aide des métadonnées
 Vous pouvez désormais renommer des objets en utilisant l’un de leurs champs de métadonnées. Idéale pour les macros, cette fonction permet de transférer le texte extrait d’un objet via OCR vers son nom dans des scénarios d’automatisation. Grâce à cette dernière extension fonctionnelle, vous bénéficiez d’un contrôle et d’une efficacité accrus dans la gestion de vos données.

Notre nouvelle mise à jour permet d’enregistrer une macro pour placer l’objet fixé dans la scène, ce qui facilite la simulation du dispositif de fixation dans les flux de travail entièrement automatisés.

Il est désormais possible de choisir parmi l’italien, l’espagnol et le russe pour exécuter l’application et créer des rapports.

Il est désormais possible de mesurer des tailles linéaires nécessitant l’utilisation de modificateurs d’ordre de rang (par exemple, pour calculer une taille moyenne) ou l’utilisation du modificateur ACS (n’importe quelle coupe transversale) pour définir les mesures de taille dans toute section transversale.

Les tâches de mesure conformes à la norme ISO 14405-1 qui nécessitent l’utilisation de ces modificateurs peuvent désormais être facilement effectuées en choisissant les symboles modificateurs appropriés dans la boîte de dialogue « Tailles linéaires ».

Notre analyse OCR remaniée améliore considérablement les capacités de reconnaissance automatique de texte de VGSTUDIO MAX et VGinLINE et propose en outre des options améliorées de personnalisation des résultats et de création de rapports. Le texte ASCII relatif aux composants sera automatiquement reconnu et traduit en métadonnées de l’objet pour être utilisé dans les plans de contrôle ou les rapports.

Bien que vous ne puissiez plus créer de nouvelles instances de l’ancienne analyse OCR, les plans de contrôle et les modèles d’évaluation qui les contiennent continueront à fonctionner. Nous vous recommandons vivement de passer à la nouvelle analyse OCR, car la version obsolète ne sera plus disponible avec la version de logiciel 2025.2.

Vous pouvez désormais créer des éléments réguliers pour des cercles et deux lignes parallèles opposées dans une vue 2D et les utiliser pour des mesures de taille linéaire et diverses tolérances géométriques. Cette fonction est particulièrement utile si vous devez mesurer des tailles linéaires dans une coupe transversale spécifiée (SCS) d’un élément.

• Le nouveau mode « Automatique », disponible pour l’option « Zone d’analyse », permet de prendre en compte les paramètres de détermination de surface. Cela vous aidera à accélérer votre travail quotidien et réduira le risque d’erreurs.
• La visualisation des pores est désormais définie par défaut sur « Rendre uniquement le contour » de sorte que vous pouvez toujours voir les niveaux de gris des pores détectés.
• Avec le nouveau préréglage de rapport par défaut « Big five », des images des cinq écarts les plus importants seront incluses dans votre rapport standard. Si vous souhaitez inclure plus ou moins d’écarts ou seulement ceux qui dépassent une certaine valeur, il vous suffit de personnaliser la règle dans l’onglet « Règles » de votre analyse de porosité/d’inclusions.
• Pour conserver la clarté de la boîte de dialogue de l’analyse de porosité/d’inclusions, seuls les onglets pertinents sur le plan fonctionnel seront affichés.
• Nous avons étendu le calcul précis, basé sur le voxel, de « l’espace réel » entre les pores : vous pouvez désormais tolérancer la distance réelle entre les pores en définissant une tolérance pour le paramètre « Espace ».

Si vos données sont très bruitées, VGEasyPore peut détecter de nombreuses particules de bruit. En activant l’option « Réduction de bruit » dans la boîte de dialogue VGEasyPore, vous pouvez filtrer le bruit dès le début. Cela vous permet d’ajuster plus facilement les paramètres pour réussir à détecter la porosité ou les inclusions.

Et, à moins que vous n’évaluiez de grandes quantités de minuscules particules de bruit, l’analyse de porosité/d’inclusions peut, dans de nombreux cas, être beaucoup plus rapide !

Lorsque vous effectuez une analyse VGEasyPore sur une petite zone d’intérêt – par exemple, lorsque l’image CT comprend plusieurs composants et que vous souhaitez effectuer l’analyse uniquement sur l’un d’entre eux – VGEasyPore fonctionnera désormais plus rapidement qu’auparavant, en fonction de la part des données CT totales couvertes par le composant unique sélectionné.

Lorsque vous testez en série le dépassement de l’anode dans les cellules de batterie avec le module Analyse de batterie de VGSTUDIO MAX, vous pouvez désormais exporter les propriétés tolérancées du surplomb de l’anode au format Q-DAS. Cela vous permet d’utiliser les résultats de l’analyse dans le logiciel Q-DAS pour le contrôle statistique du processus, par exemple pour analyser le processus ou la capacité de la machine ou pour suivre les résultats dans le temps (analyses de tendance).

Le calcul des champs de déformation peut désormais être automatisé via macro. Vous pouvez ainsi gagner du temps dans votre travail quotidien lorsque vous utilisez des champs de déformation pour la fonction « Morpher maillage » ou « Maillage de compensation », ou pour des zones d’intérêt ou des modèles de mesure de coordonnées adaptatives.

Vous pouvez désormais importer directement des formats NSI plus récents, sans avoir recours à un outil supplémentaire. Cela facilite et simplifie le travail avec les formats NSI plus récents.

Partager des résultats d’inspection complets est désormais encore plus facile. Le nouveau format HTML est une solution tout-en-un qui prend également en charge des éléments interactifs, tels que les vues 3D de pièces ou de résultats. Il n’est plus nécessaire d’utiliser une visionneuse distincte pour ces documents autonomes qui sont facilement accessibles avec n’importe quel navigateur basé sur Chromium, comme Edge ou Chrome.

Simplifiez les mesures conformes aux normes grâce à la prise en charge directe des symboles modificateurs. Il s’agit notamment de la taille entre deux points [LP], de l’exigence d’enveloppe (E) et des symboles modificateurs globaux tels que [GG], qui permettent des évaluations faciles pour de nombreuses caractéristiques de taille.

Vous pouvez désormais spécifier le rayon de la sphère en unités de longueur, même pour les jeux de données anisotropes. Bénéficiez d’une amélioration significative des performances, avec des vitesses de calcul plus de 50 fois plus élevées, notamment lors de l’utilisation de valeurs de rayon plus importantes.

Format PNG pour une importation et une exportation simplifiées des piles d’images
Vous pouvez désormais vous passer de conversions de fichiers lorsque vous utilisez PNG comme format de stockage ou d’échange de données. Bénéficiez d’un flux de travail plus rapide pour l’importation et l’exportation de vos données volumiques.

Nouvelle exportation au format DICONDE

Les données volumiques peuvent désormais être exportées au format DICONDE, qui inclut les balises existantes. Pour les volumes qui n’ont pas été importés depuis DICONDE, les balises nécessaires sont créées à la volée.

Profitez de meilleures capacités d’enregistrement d’images grâce à la prise en charge du format PNG natif, notre nouvelle fonctionnalité permettant une compression sans perte et un affichage en 3D d’images comportant un canal alpha. Pimentez vos présentations avec des images partiellement transparentes qui sautent aux yeux !

Auparavant, il était impossible de transférer des métadonnées telles que les balises DICONDE entre les différents volumes d’une scène. Grâce à cette fonctionnalité, vous pouvez désormais transférer facilement ces données essentielles, même lorsque vous créez des volumes entièrement nouveaux à partir des résultats du scan initial. Cette amélioration garantit la traçabilité tout au long du processus pour que votre travail reste cohérent et structuré.

Amélioration du mode « Relatif » de VGEasyPore

Nous avons amélioré le mode relatif dans VGEasyPore pour permettre une détection plus facile et plus précise des pores. Cette version mise à jour* permet une identification précise des pores avec des résultats localement adaptatifs, le tout en définissant simplement un pourcentage de contraste sans avoir à gérer des niveaux de gris absolus. La valeur de contraste par défaut de 20 % convient à la plupart des jeux de données, éliminant souvent le besoin de modifications supplémentaires.

*Le mode relatif précédent est toujours disponible, ce qui garantit que vous pouvez toujours exécuter sans problème les analyses existantes et les plans de contrôle VGinLINE.

Accélération de l’algorithme VGEasyPore
VGEasyPore fonctionne désormais jusqu’à trois fois plus vite sur les jeux de données comportant de nombreuses petites indications potentielles**. Cet important gain de performance vous permettra de gagner un temps précieux lorsque vous travaillez avec des données bruitées et rend votre processus plus efficace que jamais.

** Alors que le nombre de voxels et le nombre d’indications les plus petites peuvent différer des résultats antérieurs en raison du nouveau calcul exact des voxels, les caractéristiques de volume et de forme des indications détectées figurant dans le tableau des résultats ne sont pas affectées et ne changeront pas.

Avec la nouvelle fonction « Recadrer les indications aux bords des ZdI de forme libre », vous pouvez désormais décider si les paramètres des caractéristiques des pores doivent être évalués uniquement à l’intérieur des limites de la zone d’intérêt ou, si vous le souhaitez, également à l’intérieur et au-delà de ces limites. Cela s’applique en particulier aux pores détectés qui sont coupés par les limites de la ZdI et a un impact considérable sur les résultats de l’analyse de la porosité sur une ZdI tolérancée avec une clé de porosité P 203.

Ce nouveau paramètre permet d’adapter l’évaluation de la porosité en fonction de la fonderie et de l’application par rapport à l’application de la clé de porosité P 203 aux zones d’intérêt sélectionnées afin d’éviter les résultats d’analyse faussement négatifs*.

*C’est le nouveau réglage par défaut, mais si vous préférez l’ancien comportement, vous pouvez désactiver cette fonction pour les nouvelles analyses que vous créez. Elle sera déjà désactivée pour les analyses et évaluations existantes afin de maintenir la cohérence avec les versions précédentes.
