繰り返す解析パターンでパーツの検査を全（半）自動化：
- インラインでの全自動化：生産ラインでの100%検査
- アットラインでの全（半）自動化：生産現場や品証ラボでの小ロット検査
- 半自動化：品証ラボやサービスプロバイダーでのサンプルテスト
VGinLINEでは入力CTデータセットの再構成もすぐにできます。ハードウェアへの保存やリロードは必要ありません。統計や解析などの出力データは、ビルトインインターフェースを介して他ソフトウェアへ渡されます。これには、Q-DASインターフェースから品質管理ソフトウェアが含まれます。SDKを利用すると、生産現場の制御装置といった外部ソフトウェアにVGinLINEを繋げることが可能です。CTスキャン内の空隙部マーカーは認識、保存し、対応する検査計画を選択するのに使用できます。
VGinLINEを使うと、システムとデータを常に総合的に管理できます。
製品デザインを少し変更する場合や、全く異なる製品の検査に使用する場合など、VGinLINEの設定や再設定を簡単に行えます。さらに、Windowsイベントログをサポートし、全ての関連操作を記録することで、アカウンタビリティとセキュリティーを向上させます。システムへのアクセス管理（特定のユーザーだけが設定を変更できるようにするなど）が、おなじみのWindowsパーミッションシステムで簡単に実行できます。

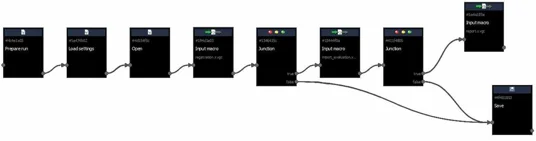

VGinLINEのジョブ：CTデータセットで実施する解析を決定。
- VGSTUDIO MAXの解析機能を活用してマクロとテンプレートを作成。*
- マクロとテンプレートを組み合わせてゼロからジョブを作成。既存のジョブを複製して編集することも可能。
- 必要に応じて分岐ジョブを作成。ドラッグとドロップの簡単な操作。
- 繰り返す検査工程の設定も1回だけ。作業の効率化。
- 重要度の設定に応じて、重要なジョブから計算。
- ソフトウェアがジョブの設定や矛盾の検出をサポート。
- （コンピュータやネットワークなどの問題により）検査が終了できなかった場合、VGinLINEが確実に再検査を実施。
- 検査状況と結果はダッシュボードでいつでも確認可能。
* ライセンスにより利用できる解析が異なります。
VGinLINEは記録保存用のデータを出力します。ソフトウェアはデータに漏れがないか、完全性を確認します。例えば、検査に使用したCADファイルと結果は出力時に、一緒に保存されます。
パッケージ&バンドル
VGinLINEはさまざまな産業で一般的に必要なタスクに応じて事前設定されたパッケージで販売されており、個別のモジュールを別途購入するよりも大幅に節約できます。
各パッケージには、VGinLINEライセンス、厳選されたオプションモジュール、1年間のプレミアムサポート契約が含まれます。
幅広い業界にわたる計測および品質管理用
以下のオプションモジュールを含む：
- 座標計測
- 設計値／実測値比較
- 肉厚解析
自動車産業や航空宇宙産業の鋳造および射出成形
以下のオプションモジュールを含む：
- 座標計測
- 設計値／実測値比較
- 肉厚解析
- 欠陥／介在物解析
欠陥、介在物、アノードオーバーハング、層間剝離の発見および数値化を含む、バッテリーの検査向け
以下のオプションモジュールを含む：
- 座標計測
- 設計値／実測値比較
- 肉厚解析
- 欠陥／介在物解析
- バッテリー解析
光学式文字認識（OCR）の精度向上を目的として設計されたこの新機能は、データ品質やフォントの違いによる文字の誤認識（例えば、「1」を「I」と誤認したり、「5」を「S」と誤認したりすることなど）を解決します。文字置換を活用し、想定されるテキスト形式に基づいた制約（例えば、特定の位置に数字のみを入力するなど）を適用することで、この機能はこうした誤認識を大幅に自動修正できます。この改善により、解析におけるテキスト認識の信頼性が向上します。
VGソフトウェアのエクスペリエンスの向上に継続的に取り組んでおりますが、今秋の2025.3リリースをもってレガシーレポートを廃止することとなりました。
バージョン3.4.4で導入され、以来継続的に強化されてきた統合レポートエディタでは、レガシーレポートの機能を上回るレポートドキュメントを作成し、適応させるためのフル機能を備えたソリューションを提供しています。
バージョン2025.3以降、レガシーレポートは作成できなくなります。
こうしたレポート用に設計されたマクロは以降のバージョンでは機能しなくなります。
充実した機能と向上した利便性を活用していただくために、統合レポートエディタに移行することをお勧めいたします。弊社はお客様のフィードバックを大切にしております。この変更について気になる点がございましたら、いつでもサポートいたします。
ご質問がある場合や、移行中にサポートが必要な場合はお気軽にお問い合わせください。
VGソフトウェアでより効果的でパワフルなレポート機能を取り入れていきましょう。
この重要な強化機能は、高度なモーフィングの複雑性や、部分的なスキャンが含まれる複雑なケースに対応するように作られました。
MicrosoftによるWindows 10のサポートは2025年10月に終了します。この変更に伴い、バージョン2025.3以降はVGアプリケーションの公式サポートにWindows 10が含まれなくなります。
VGSTUDIO、VGSTUDIO MAX、VGMETROLOGY、VGinLINE、その他のVGソフトウェア製品のフル機能を利用するには、お使いのオペレーティングシステムをアップグレードすることをお勧めいたします。
これは、VGソフトウェアスイートが近代的なプラットフォームで最適に機能できるようにするための重要なステップであり、パフォーマンス、セキュリティ、互換性が高まります。
アップグレードについて、またはその他の質問については、サポートチームまでお問い合わせください。
個別オブジェクト用の＂ビュー＂として可視化とワークスペース設定を定義・適用し、プロジェクトのナビゲーションとレポートの生成を向上させることができます。オブジェクト間でビューを簡単に転送し、評価テンプレートに組み込んで自動化を効率化することができます。
幾何公差のインタラクティブな3Dカラーオーバーレイを使ってレポートを強化し、数値結果をより良く理解できるようにします。
新しい.xvgiファイル形式でデータ処理を合理化し、手動によるデータの読み込みの必要性を排除します。Pythonリファレンス実装を活用し、既存の.vglファイルがなくてもVGソフトウェアの使用を自動化できます。
異常値を除外する自動スケールされたカラーマッピングで実際の偏差に焦点を当てます。これにより、カラーオーバーレイで歪みのない貴重なパーツ評価を提供できるようになります。
選択したカラーオーバーレイと＂コンポーネントのみ表示＂チェックボックスは保存され、ブックマーク、アニメーション、オブジェクト固有のビューなどの自動画像生成機能全てに適用されます。これにより、レポートとプレゼンテーションのオプションが強化されます。
この直感的に使える機能は、複数のパーツが一緒にスキャンされるケース向けに特別設計されており、ユーザーはオリジナルボリュームデータを個別のボリュームオブジェクトに簡単に分割できます。このツールはワークフローを簡素化するだけでなく、強力なセグメンテーション、名前付け、データ削減方法のオプションを提供します。また、パーツの欠落を検出し、分離されたオブジェクトごとに固有のプロジェクトファイルを生成するビルトイン機能によって、自動化がかつてないほど簡単になりました。
相対肉厚結果のQ-DAS形式での書き出し
Q-DAS形式で公差相対肉厚結果をシームレスに書き出すことで、データ解析を向上させます。Q-DAS製品ファミリーとの優れた互換性と統合を実感してください。
PDFレポート内での移動が簡単に
PDFレポートにレポートの関連セクションへの直接リンクを記載した目次が含まれるようになりました。この追加機能により、ユーザーエクスペリエンスが向上し、レポートを速やかに詳しく確認できます。
関心領域（ROI）を移動または回転させたり、別のオブジェクトからコピーする場合、マスクが親ボリュームのボクセルグリッドにアライメントされないことがあります。この役立つ機能により、シーンツリーまたはオブジェクトのプロパティでステータスを一目で確認できるようになります。ワンクリックでROIをアライメントさせることができ、アクションも自動化のシナリオ向けに記録できます。
このビデオでは、フィクスチャーシミュレーションに必要な解析を実施し、必要なマクロを記録して、そのマクロをジョブに組み合わせ、VGinLINEで実行できるようにする方法を説明します。
こちらをクリックしてビデオチュートリアルをご覧ください。
偏差解析に大きな変革をもたらす：設計値パーツを用いて実測パーツのCTスキャンで肉厚偏差を公差判定します。肉厚に関して推測したり、肉厚（球）の計算の絶対値に頼ったりする必要はありません。
設計値パーツと実測スキャンの間の実際の偏差を可視化、公差判定、レポート、評価します。独自のアダプティブ変換技術を活用し、計算された偏差が設計値パーツと実測パーツの両方でサーフェス点に正確に対応するようにします。
この革新的な機械学習ベースのソリューションはノイズが多く、質の低いデータのためにつくられているため、高速CTスキャンに対応できます。
時間の節約：簡素化された処理により、たった数回の操作でデータを読み込み、モデルを選択して計算し、結果の関心領域を後の解析に適用できるようになります。
自動化に最適：ユーザーの利便性を念頭に置いて設計されたディープセグメンテーションツールは、自動検査ワークフローにシームレスに適合します。
業界基準に対応：ディープセグメンテーションモジュールは業界基準のONNXモデル形式と互換性があり、問題やデータに特化したディープラーニングモデルを活用できるようになります。
オブジェクトの選択が今まで以上に直感的に：任意のツール（矩形、楕円、投げ縄）を選んで、3D画面に直接描画できます。オブジェクトは重心がハイライト表示されるとすぐにシーンツリーで選択されます。3D画面で直接オブジェクトの追加・削除ができます（WYSIWYG）。
公差ステータスを即座に表示：直感的な色付け形式で、各空隙の公差ステータスを即座に表示します。公差ステータスを＂アクティブコラム＂として選択するだけで、そのステータスが緑（公差範囲内）か赤（公差範囲外）かを特定します。
すばやい面の定義：ポロシティ解析を開始する前に面を定義するのを忘れてしまいましたか？お任せください！解析画面の新しいショートカットにより、ポロシティ解析や介在物解析に特に適したデフォルトの面の定義を作成し、よりスムーズで中断されないワークフローを実現します。
ペイント＆セグメントツールを使用する際に正確さよりもスピードが重要な場合は、解像度を下げてセグメンテーションをより速やかに行います。
解像度を半分にすると、セグメンテーションが約8倍速くなるので、貴重な時間を他の重要なタスクに回すことができます。
さまざまなオブジェクトのROIの描画を同時に有効／無効にします！切り替えマクロステップが＂ROIの描画を有効化＂と＂ROIの描画を無効化＂の2つに明確に分かれたことで、自動化のシナリオが改善しました。これによりマクロジョブの再現性が高まり、さらに合理的なユーザーエクスペリエンスを実現します。
この動的な機能では解析で直接構成されたカラーバーの設定を活用し、豊富なコンテキストを提供してレポートの結果を解釈できるようにします。この独自のアップデートでレポートエクスペリエンスとデータの解釈能力が向上します。
公差ステータスに従い、色分けされたテーブルセル
公差ステータスに基づいて個別のセルを色付けできるようになりました。この見やすい表示によって、結果表の有意性が高まるだけでなく、パーツが公差外になった特定の欠陥を素早く見つけられるようになります。色を加えるだけで、データをより有意義に、直感的に理解できるようになります。
レポートの情報フィールドの名前の非表示化
レポートで情報フィールドのタイトルを非表示にできます。この機能では、パーソナライズされたテキストとのシームレスな統合が可能になるだけでなく、より簡潔なレポートページを作成できます。洗練されたレポート設定で制御と設計がさらに自由にできるようになります。
解析変更時のブックマーク画像の無効化
ブックマーク画像は、解析結果が変わる場合に＂非同期＂ステータスがタグ付けされるようになりました。自動シナリオの場合、＂非同期＂画像は保存される前に自動的に更新され、ブックマーク画像がプロジェクトの現在のステータスを正確に反映するようにします。この動的なアップデートによりデータの表示と制御が向上しました。
メタ情報を使用したオブジェクトの名前の変更
メタ情報フィールドの1つを使ってオブジェクトの名前を変更できるようになりました。マクロでの使用が最適なこの機能では、自動化シナリオにおいて、OCRを介してオブジェクトから読み取ったテキストをその名前に転送できます。この最新の機能強化により、データ管理の制御と有効性が向上しました。
新しいアップグレードでシーン内に拘束オブジェクトを配置する際のマクロの記録ができるようになり、完全自動化されたワークフローでのシームレスなフィクスチャーシミュレーションを容易にします。
イタリア語、スペイン語、ロシア語でアプリケーションを実行し、レポートを作成できるようになりました。
ランクオーダー変更因子（平均サイズの計算など）の使用が必要なリニアサイズの計測や、任意の横断面でのサイズ計測にACS（任意断面）変更因子を使用できるようになりました。
ISO 14405-1に従った計測タスクで、これらの変更因子の使用を必要とする場合、＂リニアサイズ＂ダイアログで適切な変更因子の記号を選択することで簡単に実行できるようになりました。
刷新されたOCR解析によりVGSTUDIO MAXとVGinLINEの自動テキスト認識機能が大幅に改善され、結果のカスタマイゼーションオプションとレポートのサポートが向上しました。コンポーネントのASCIIテキストは自動的に認識され、検査計画やレポートで使用するオブジェクトのメタ情報に変換されます。
古いOCR解析の新しいインスタンスは作成できなくなりますが、それらが含まれる検査計画や評価テンプレートは引き続き使用できます。旧バージョンはソフトウェアリリース2025.2以降利用できなくなりますので、新しいOCR解析に切り替えることをお勧めします。
2Dビューで円や2本の平行な対向線のレギュラー要素を作成し、リニアサイズの計測やさまざまな幾何公差に使用できるようになりました。これは要素の特定横断面（SCS）でリニアサイズを計測する必要がある場合に特に役に立ちます。
- 「解析領域」の新しい「自動」モードでは面の定義の設定を考慮します。これにより欠陥／介在物解析に関する毎日の作業がより迅速になり、エラーが少なくなります。
- 空隙の可視化はデフォルトで「描画アウトラインのみ」に設定されるので、検出された空隙のグレイバリューはそのまま確認できます。
- 新しいデフォルトのレポートプリセット「Big five」を使うと、標準レポートにある最大偏差の5つの画像を取得できます。特定の値を超える偏差をより多く、より少なく、または偏差のみを取得したい場合、欠陥／介在物解析の「ルール」タブにあるルールをカスタマイズするだけで行えます。
- 欠陥／介在物解析のダイアログを整理整頓するために、機能に関連するタブのみ表示されます。
- 空隙間の「本当のギャップ」の正確なボクセルベースの計算を拡張しました。「ギャップ」パラメータの許容値を設定することで、空隙間の本当の距離を許容できるようになりました。
データにノイズが非常に多く含まれている場合、VGEasyPoreではノイズ粒子が大量に検出される可能性があります。VGEasyPoreダイアログで「ノイズ低減」オプションを有効にすることで、最初からノイズをフィルタリングできます。これにより欠陥または介在物を無事に検出するためのパラメータの調整が簡単にできるようになります。
さらに、小さなノイズ粒子を大量に評価する場合を除く多くのケースで欠陥／介在物解析が今まで以上に速やかに行えるようになります。
小さいROI（関心領域）でVGEasyPore解析を実行する場合（CTスキャンに複数のコンポーネントがあり、その1つでのみ解析を実行する場合など）、選択した1つのコンポーネントでカバーされるフルスキャンデータの量によってVGEasyPoreは以前よりも速く実行できるようになりました。
VGSTUDIO MAXのバッテリー解析モジュールでバッテリーセルのアノードオーバーハングを直列テストする際、許容されたアノードオーバーハングのプロパティをQ-DAS形式で書き出せるようになりました。これにより、Q-DASソフトウェアで解析結果を統計プロセス制御に使用できるようになります（プロセスやマシン能力解析または長期的な結果のモニタリング（傾向解析）など）。
変形フィールドの計算はマクロで自動化できるようになりました。この方法を使用すれば、「モーフィングメッシュ」や「補正メッシュ」機能、またはアダプティブROIや座標計測テンプレートに変形フィールドを使う際に、日々の作業時間を短縮できます。
包括的な検査結果の共有がさらに簡単になりました。新しいHTML形式はパーツや結果の3Dビューなどのインタラクティブ要素もサポートするオールインワンソシューションです。これらの自己完結型ドキュメントにより、個別のビューワーアプリケーションの必要性を排除し、EdgeやChromeなどChromiumベースのブラウザで簡単にアクセスできます。
変更因子記号の直接サポートにより、標準的な適合測定を簡略化します。これには2点間測定［LP］、エンベロープ要件［E］、［GG］などのグローバル変更因子記号が含まれ、多くのサイズのフィーチャーを簡単に評価できます。
異方性データセットでも長さの単位で球半径が指定できます。パフォーマンスが大幅に向上し、計算速度が50倍以上速くなりました。大きな半径の値を活用する際に特に顕著です。
画像スタックの読み込みと書き出しを合理化するPNG形式
ストレージまたはデータ交換形式としてPNGを使用する際、追加のファイル変換の必要性をバイパスできます。ボリュームデータの読み込みと書き出しが速やかに行えます。
新しいDICONDE書き出し
ボリュームデータは既存のタグが含まれるDICONDE形式でも書き出せます。DICONDEから読み込んでいないボリュームでは、必要なタグがその場で作成されます。
ネイティブPNG形式のサポート、ロスレス圧縮を可能にする新機能、アルファチャンネルを含む3Dビュー画像など、優れた画像保存機能が充実しています。部分的に透明な画像で引き締まったプレゼンテーションを作成可能です。
以前はシーンの異なるボリューム間でDICONDEタグのようなメタ情報を転送することは不可能でした。この機能を使用すると、初期のスキャン結果から全く新しいボリュームを作成するときでも、この重要な情報を簡単に移動できます。この強化機能により、トレーサビリティがプロセスを通じて維持され、作業の一貫性と構造化が保たれます。
改善されたVGEasyPore相対モード
VGEasyPoreの相対モードが向上し、空隙の検出がより簡単かつ正確に実行できます。更新されたバージョン＊により、絶対グレイバリューを管理する必要なく、コントラストの割合を設定するだけで、局所的に適応した結果で空隙を正確に特定できます。デフォルトのコントラスト値20％はほとんどのデータセットに最適で、多くの場合さらに調整する必要はありません。
＊以前の相対モードは現在も利用可能で、既存の解析とVGinLINEジョブをシームレスに実行できます。
より高速なVGEasyPore
VGEasyPoreは数多くの小さい潜在的な欠陥＊＊があるデータセットにおいて3倍の実行速度を実現。この大幅なパフォーマンスの向上により、ノイズの多いデータで作業する際に貴重な時間を節約し、プロセスを今まで以上に効率化できます。
＊＊新しいボクセル精度の計算により、ボクセルカウントと一番小さい欠陥の数が過去の結果と異なる場合がありますが、結果テーブルの検出された欠陥の体積と形状のフィーチャーは影響を受けず、変更されません。
新機能＂自由形状ROIのエッジで欠陥を切り取り＂では、空隙フィーチャーパラメータをROI境界内のみ、または必要に応じて境界内および境界外でも評価するべきかどうかを決定できるようになりました。これは特に、ROI境界と交差する検出された空隙に適用され、P 203ポロシティキーで公差されたポロシティ解析の結果に大きな影響を及ぼします。
新しい設定により、選択したROIへのP 203ポロシティキーコードの適用に関して、鋳造に関連し、用途に特化したポロシティ評価のカスタマイズが可能になり、偽陰性の解析結果を回避できます＊。
*これは新しいデフォルトでもありますが、前の動作に依存している場合は、新しく作成した解析で無効にできます。旧バージョンとの整合性を保つため、既存の解析と評価ではすでに無効になっています。
以下の基本要件を読むか、VGinLINEの全システム要件のPDFをダウンロードしてください。
Windows 10* Enterprise 64ビット
Windows 10* Professional 64ビット
Windows 11 Enterprise 64ビット
Windows 11 Professional 64ビット
*VGinLINEではバージョン2025.3以降、Windows 10のサポートが終了します。
最小：SSE 4.1命令セットのあるx86-64 CPUARMプロセッサはサポートされていません。
推奨：IntelまたはAMDの高性能マルチコアプロセッサ（例：Intel® Core™ i7またはi9、Xeon® Goldプロセッサ（3GHz以上））。
最小:
VGinLINEの利用には4 GB以上の空きメモリが必要です。ただし、データセットのサイズや実行する解析によっては、プロジェクトの作成または読み込み時に必要な実際のメインメモリの空き容量は著しく異なることがあります。
専門的な使用における推奨システム：
- スライス画像1024枚の16ビットのデータセット1024x1024ピクセルのスライス画像1024³＝2 GBのデータ
＝＞可視化のみ：4 GB以上の空きメモリ
＝＞データ解析：8～16 GBの空きメモリ - スライス画像2048枚の16ビットのデータセット2048x2048ピクセルのスライス画像2048³＝16 GBのデータ
＝＞可視化のみ：32 GB以上の空きメモリ
＝＞データ解析：64～96 GBの空きメモリ - 移動現象やメカニカルシミュレーションなどの高度解析を実行するには、50GB以上の空きメモリが推奨されます。
- 上記の例のデータセットサイズ（2～16GB）で産業用として一般的に使用されるのは、64（1つのデータセットの場合）～512GB（複数のデータセットの場合）のRAMを搭載したPCです。RAMクロック速度が高いものをお勧めします。
