From Essential GD&T Accuracy to Full‑Scale Pro Metrology Power
With our special editions we offer for you tailored VGMETROLOGY solutions that match different inspection needs, ensuring users can choose between a straightforward Essential setup for dependable GD&T measurements or the fully equipped Pro version for complex, high‑precision and automated metrology tasks.
VGMETROLOGY Essential — Essential Precision for Everyday GD&T Measurements
Provides a streamlined, entry‑level metrology toolset that delivers accurate GD&T‑based measurements for users who need reliable results without the complexity of advanced features.
VGMETROLOGY Pro — Advanced Metrology Power for High‑Demand Inspection
Offers the full high‑end metrology suite with complete GD&T functionality, automation options, and advanced tools for demanding inspection workflows and large‑scale measurement tasks.
The new multipart workflow in all VGMETROLOGY editions lets you measure many components at once — automatically, consistently, and without repeating the same steps for each part. Instead of loading, measuring, and saving scans one by one, the software can import an entire batch of CT datasets, apply a single measurement plan to all of them, and deliver the results in one automated run. It’s like copy‑and‑paste for measurements, but far smarter: CM objects stay perfectly synced without manual updates, cutting handling time by up to 50% and eliminating errors. Even complex projects become easier, with multiple scans and parts managed together in one scene through an intuitive, interactive interface that supports flexible workflows—whether you’re working with multiple groups, removed objects, or detached elements. The CM overview is now seamlessly integrated, keeping the process smooth and uninterrupted, while dedicated multi‑part handling and reporting ensure clean structure and professional documentation.
VGMETROLOGYでは、さまざまなデータ読み込みオプション、接触式および光学式スキャナからの点群とメッシュ、CTスキャナからのボクセルデータをサポートします。
VGMETROLOGYでサーフェスデータを魅力的な3Dおよび2Dの可視化に変換します。魅力的なアニメーションで同僚、意思決定者、一般ユーザーに印象的な影響を与えましょう。制限があるのはRAMだけです。
全てのCTベースの計測は、ボクセルモデルでの正確な面の定義に依存し、測定の不確かさを低減します。面の定義により、サブボクセル精度で局所的に適応することにより測定の不確かさを最小限に抑え、ボクセルよりも小さい詳細を測定できるようになります。ボクセルに基づいてグレイバリューを処理することでより高い精度を実現します。また可変グレイバリューがある自動化の環境での高精度で適応的な面の定義のための区切りベースモードが含まれています。
VGMETROLOGYでは検査プロセスを改善できる堅牢なツールを提供します。
- 寸法計測ツール：正確な2Dおよび3Dの計測を行います。
- GD&Tサポート：17個全てのGD&Tコールアウトを使用し、詳細な解析と直感的なカラーオーバーレイを提供します。
- アダプティブ計測テンプレート：歪んだパーツに使用し、時間を節約して、手作業によるリワークを排除します。
- 設計値／実測値比較：カラーコードされた可視化で製造されたパーツとリファレンスデータ間の偏差をすぐに特定できます。
- 肉厚解析：さまざまな幾何形状に合った方法を使ってパーツの厚みを評価し、厚さが足りない領域や厚すぎる領域をピンポイントで指摘します。
正確な計測結果にはアライメントが重要になりますが、設計値寸法と測定寸法の比較、およびアセンブリの解析を容易にします。VGMETROLOGYには万能なアライメントオプションがあります。
- ポイントベースアライメント：RPSと3-2-1メソッドを活用し、データセットをリファレンス点の位置を合わせます。
- 表面ベースアライメント：特徴的なフィーチャーに焦点を合わせ、制約や部分的な領域でベストフィットアライメントを実行します。
- 幾何形状ベースアライメント：幾何形状のペアの位置合わせを順次行って物理的なアライメントを模倣し、自由度を減少させ、残りの自由度をベストフィットで固定します。
- アライメントの公差の結果：アライメントの結果の質を評価します。
- カスタム座標系：アライメントを変更するときに自動測定更新を行う、カスタムおよびローカルの座標系とデータムシステムを実装します。
- 非剛体アライメント：柔軟な調整のため、ジオメトリ補正モジュールの一部として適用します。
スキャンから幾何要素を抽出することは、寸法と公差を評価するための基礎です。VGMETROLOGYでできること：
- スキャンから幾何要素を抽出します。
- ＂スマートエキスパンド＂で幾何要素のタイプを自動的に認識します。
- 境界距離、密度、角度偏差、フィット方法（GaussやChebycheffなど）、および1つまたは複数の位置への制約によって幾何要素のフィッティングを制御します。
- PTBおよびNIST*によって認定されたアルゴリズムを使用します。
* PTBおよびNISTで検証済み：VGSTUDIO MAXのボリュームグラフィックス計測カーネルVGMK 2023.1.0は、ドイツ国立計量機関である物理工学研究所（PTB）による「最小領域法（チェビシェフ）」および「最小二乗法（ガウス）」アルゴリズムの検証済みです。またアメリカ国立標準技術研究所（NIST）による「座標計測システムのアルゴリズムおよび評価プログラム」で検証済みです。Windows 64ビットで取得された結果での検証。
VGソフトウェアではインサイトに富んだグラフィックや詳細なレポートを含む、即時に実行可能な結果を提供します。標準形式で画像、ヒストグラム、データテーブルを書き出し、カスタマイズできる検査レポートを作成し、Q-DASやMetrology Reportingなどのサードパーティの品質管理や統計プロセス制御ソフトウェアと連動させます。レポート機能は、VGMETROLOGYで提供されるスキャンしたパーツの膨大な情報を共有するのに最適な方法です。
VGMETROLOGYを使うことで賢く作業できます。
- 高度な自動化と万能な機能により検査や計測の処理を合理化します。
- マクロとバッチ処理を使ってマルチパーツ検査を自動化し、自動生成とCADファイルからの計測テンプレートの共有を容易にします。＂スマート拡張＂機能では正規の幾何形状がワンクリックで特定できます。
- CADまたはスキャンのGD&T解析を定義し、さまざまな表示間で計測計画をシームレスに転送します。VGMETROLOGYは、スレッドやギアのような複雑な形状に対して、ミラーリングやらせん構造の作成を含む、フィーチャーや計測計画の効率的なパターンをサポートします。
- マクロを記録して、反復タスクを自動化し、それを包括的な自動化のためにVGinLINEに書き出します。
マルチパートプロジェクトのサポートにより、これまでにない高い効率性を実現します。
この革新的なコンセプトにより作業の方法が変わります。すべてのパーツにおける計測の同期を完全自動化し、円滑にすることで、簡単に一貫性を保てるようになります。
完全な柔軟性を実現します。デフォルトでデータを同期化したり、必要に応じて要素をデタッチしたり、全体を削除したりできます。常にコントロールでき、要件に合った操作ができます。プロジェクトで必要な数のマルチパートグループを作成し、自動的に一貫性を保ちながら、本当に重要なものに焦点を当てることができます。
チュートリアルビデオで新機能のマルチパートグループの設定方法や使用方法について確認してください。
DIN A4またはレター形式でレポートを作成します（ポートレートまたはランドスケープ）。
より明確なプレビュー、よりスマートなデフォルトの名前付け、パターンのマージ機能によって、パターンの作成がさらに簡単になりました。パーツ内にある同一構造で反復される計測やジオメトリフィーチャーを誰もが簡単に適用できるようになりました。
新しい均一メッシュアルゴリズムにより、ほぼ均一の三角を生成し、自動的にデータを平滑化することで、速やかに点群を読み込むことができます。
ASTM E57形式の点群データはVGSTUDIO MAXおよびVGMETROLOGYに直接読み込めるようになりました。
新しい＂接触（ISO 5459:2024）＂面データムフィット方法を使って、最新規格への準拠を維持できます。

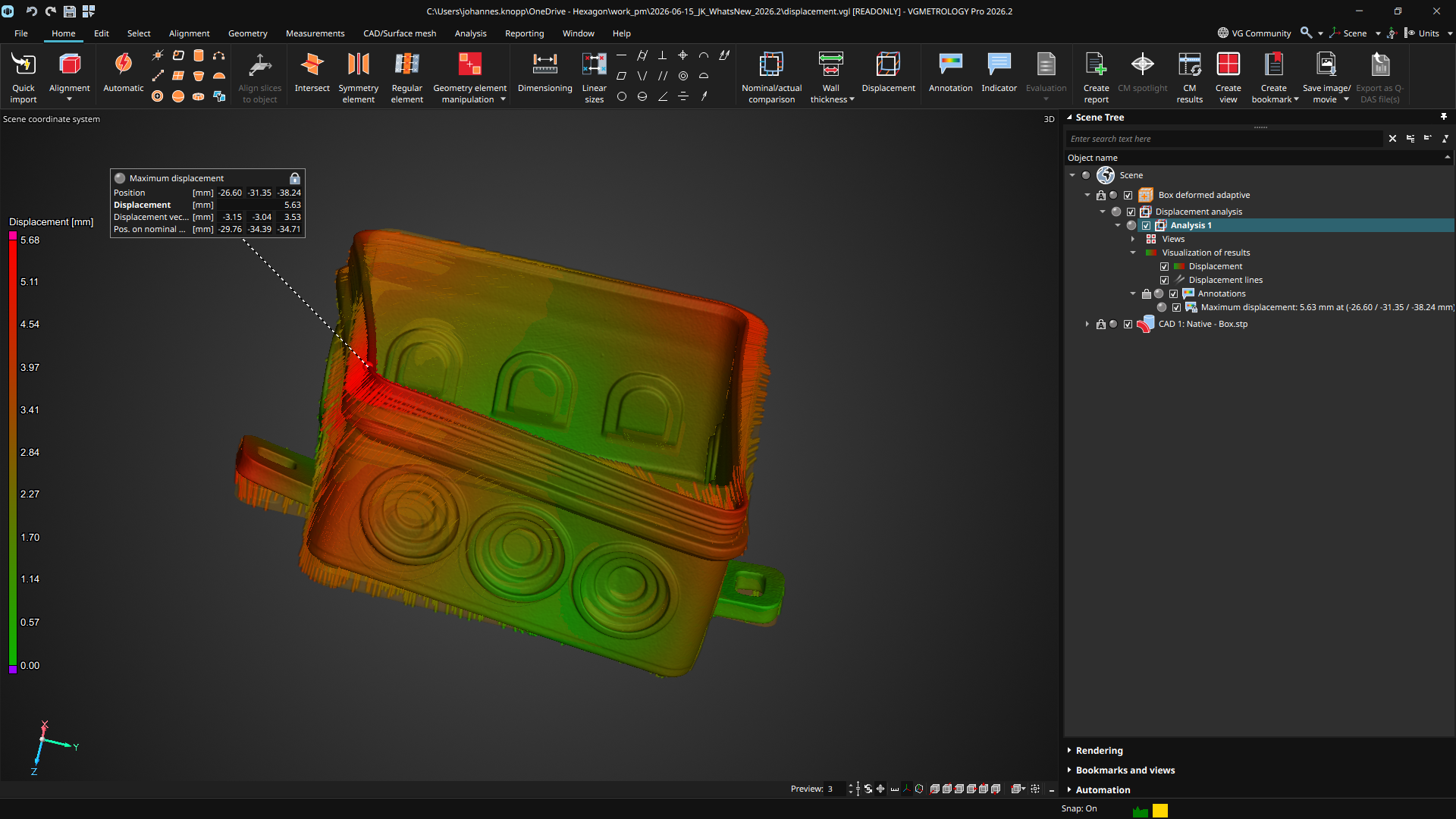

よりスマートで直感的に変位解析が実行できるようになりました。
ユーザーインターフェースが一新され、すべてのステップが明確かつ効率的に行えます。重要な設定はすべて1つの画面に整理され、素早く操作でき、全体を一目で把握できるようになりました。
拡張機能と最適化されたレイアウトにより、ベテランユーザーから初心者まで、誰もが円滑に操作できるようになっています。自信をもって、正確かつ信頼性の高いコンポーネントやマテリアルの解析を実行してください。今まで以上に速く、シンプルで、使いやすくなっています。
新しいダイアログにより、評価テンプレートのコピーまたは書き出し時に含めるオブジェクトを正確に選択できるようになります。
複数オブジェクトに評価を適用する際、パラメータを一度設定するだけで、ソフトウェアが全ての計算を自動で行うようになりました。
複雑なプロジェクトの場合でも簡単にレポートが作成できます。
最新の機能強化により、数えきれないほどの計測を含む詳細なレポートがワンクリックで簡単に生成できるようになりました。CM概要テーブルをレポートに追加することで、完全に構成され、すぐに共有できる概要を瞬時に得ることができます。
リビジョンIDや作者などのメタ情報を計測テンプレートに追加し、その情報をレポートで使用できるようになりました。
公差または計算されていない欠陥／介在物解析などの許容値テーブルの列を非表示にできるようになりました。レポートをすっきり、見やすくまとめられます。
＂マルチ適用＂機能を使って寸法やフィーチャーなどをオブジェクト内の複数の位置に簡単に適用する方法をご確認ください。
パターンオブジェクトを使用すると、繰り返し出現する形状に対して1つの測定セットアップを定義するだけで、それを部品内の同じ形状が現れるすべての場所で自動的に再利用できます。
システムは繰り返し形状間の理論的正確寸法（TED）を追跡するため、再作成したり手動でコピーしたりする必要はありません。
パターンに形状要素やGD&T特性を追加すると、ソフトウェアはそれらを部品内の一致するすべての位置に即座に適用し、繰り返し作業を排除して結果の一貫性を保証します。
さらにパターンに命名テンプレートや任意のグループ化ルールを割り当てることもできるため、生成されるすべての測定フィーチャーが同じ構造に従います。
これにより、大規模または複雑な測定プランの構築・変更・管理が容易になります。
これまで通りプロジェクト全体のレポート（プロジェクトレポート）だけでなく、個々の部品に対するレポート（パーツレポート）も定義できるようになりました。
パーツレポートは、同じ方法で解析される類似部品へ素早く簡単にコピーできます。
また、評価テンプレートをインポートすることもでき、そこには新しいパーツレポートも含められるようになりました。
これらの方法によって、繰り返し行われる検査において一貫したドキュメント作成が可能になります。
シーンツリー上では、2つのレポートタイプを簡単に区別できます。
プロジェクトレポートは “シーン” の下に表示され、パーツレポートは対応するオブジェクトの下に表示されます。
更新されたレポートダイアログでは、新しい欠陥／介在物解析と同じ、簡単に操作できる最新のインターフェースを使用します。以前作成したカスタムレポートレイアウトが全て自動で利用できるようになるため、ゼロから作り直すことなく、素早く再利用できます。
この機能により、GelSight センサーで取得され、GelSight Mobile ソフトウェアで解析された傷などの表面欠陥を可視化し、レポートとして出力できます。
シーンレベルでもビューを作成できるようになり、プロジェクト全体の可視化設定やワークスペース設定を保存できます。これにより、ブックマークを使う必要が完全になくなります。シーンビューは評価テンプレートにも含めることができ、シーンレベルの画像を自動生成することが非常に簡単になります。
これまでは、GD&Tフィーチャー 、解析結果、関心領域、ビュー、レポートなどを含む評価を他のオブジェクトへ移すには、エクスポートしてインポートする必要がありました。しかし、今回のアップデートでこの作業は大幅に高速化されました。評価をコピー＆ペーストするだけでよく、プロジェクト内の複数オブジェクトへ同時に貼り付けることもできます。
プロジェクト内の複数部品を、これまでよりも大幅に速く検査できるようになりました。
ショートカットを使って、あるオブジェクトの GD&T フィーチャー、解析、その他の要素を複数のオブジェクトへまとめてコピー＆ペーストするだけで済みます
パターン内で幾何要素の位置やプロファイル公差をSZまたはCZ変更因子で指定できるようになりました。個々の要素に対する個別の公差領域（SZ）や、パターン内で対応する全ての要素に対する共通公差域（CZ）のいずれかを作成できます。これにより、ボアホールパターンの位置などを便利に計測できるようになります。
新しいCMスポットライト機能は、選択した測定フィーチャーと、関連するすべての元データを自動的にハイライト表示します。
これにより、シーンツリーからアクセスする場合でも、各テーブルから直接アクセスする場合でも、ワンクリックまたはショートカットで重要な情報に焦点を当てた明確なビューを得ることができ、解析がこれまでより速く、簡単になります。
参照オブジェクトと位置合わせするパーツで相当する点を1つ以上選択するだけで、スピーディーにパーツの位置合わせができる方法を学んでください。
VGソフトウェアを使用すると、CTデータだけでなく、光学スキャンで取得した点群も効果的に処理できます。
このビデオでは、点群ファイルをVGソフトウェアに読み込み、結果のメッシュでGD＆Tタスクと解析を実施して、カスタマイズしたインタラクティブレポートを生成する方法について説明します。
このビデオでは、カスタマイズしたパーツレポートを含む完全検査を、プロジェクト内にある別の同様のパーツに簡単に転送する方法について説明します。
このビデオでは、GelSight MobileをVGソフトウェアおよびHexagon Absolute Armと組み合わせ、高精度の面と粗さの解析を実行する方法について説明します。面と粗さの解析を実行できるように、既存のパッチを読み込む方法や新しいパッチの作成方法、パッチをスキャンしたオブジェクトにシームレスに位置合わせする方法について説明します。
このビデオでは、AS1スキャナーとVGソフトウェアを組み合わせてHexagon Absolute Armを使用する方法について説明します。実際の例を使用して、オブジェクトをレーザースキャンし、基本的な計測と公差を実施する方法を学びます。
Hexagon VGソフトウェア製品ラインのバージョン2025.4では、肉厚解析用のユーザーインターフェースのデザインが一新されました。レイメソッドと球メソッドの両方の重要な設定は全て一目で分かるようにまとめられ、拡張オプションは別のタブから簡単にアクセスできるようになります。
新機能
- 直感的なデザイン：重要な設定は全て即座に確認することができ、拡張オプションは別のタブに分かりやすくまとめられています。
- 効率的なワークフロー：少ないクリック操作、優れた概要、最大の制御が実現します。
- 一貫したダイアログ：ダイアログの言葉遣いとレイアウトが標準化され、メソッド間の切り替えがスムーズになりました。
新しい機能と最適化されたレイアウトにより、経験豊富なユーザーから初心者まで使いやすいソフトウェアとして、コンポーネントやマテリアルのサンプルを正確かつ効率よく解析できます。
クイックアライメントメソッドはパーツをリファレンスオブジェクトに素早く位置合わせする簡単な方法で、2つのオブジェクトで1つから3つの一致点を選択するだけで、数秒で位置合わせが行えます。これはさまざまなオブジェクトタイプ（3Dスキャン、CADモデルまたはボリューム）で使用でき、パーツが一部のみオーバーラップしている場合にも対応できます。またアライメントを適用する前にプレビューを確認できます。
従来のアライメント方法と異なり、このアプローチは効率が非常に高く、オブジェクトの複雑性に関係なく素早く実行できます。またベストフィットアライメントなどさらに微調整する場合や、テンプレートを適用する場合に役立つ開始点の役割も果たします。
この重要な強化機能は特に、不完全な光学スキャンの複雑なモーフィングのために設計されています。光学スキャンは変形フィールドの計算が課題となることが多く、特に片面をスキャンする場合、スキャナの制限のためにパーツが欠けたり、正確に一致させる必要が生じたりします。
ソフトウェアに新しいパラメータが統合されたことでモーフィング技術が大幅に向上しました。ユーザーはより効果的にこうした課題に対応できるようになります。
この改善により複雑な光学スキャンパーツをより正確かつ包括的に扱い、困難な状況であっても精度の高いアライメントと解析が行えるようになります。今までにない精度と柔軟性で光学スキャン特有の要求に対応し、非破壊的な評価プロセスを向上させるために設計された堅牢な機能を使ってワークフローを向上させてください。
この機能により、ユーザーはプロジェクトやレポート内のビューにカスタムテキストの説明を追加できるようになります。カスタマイゼーションを向上させ、より詳細な情報を提供することで、プロジェクトの管理が容易になり、より有益なレポートが作成できます。
自動画像チェックボックスを削除することで、ユーザーは画像作成プロセスを簡素にする、パワフルでより柔軟なビューが使えるようになります。移行を容易にするために、既存のプロジェクトは新しいシステムに自動的に変換されますが、以前の画像に完全に一致させるにはユーザーがビューを手動で調整する必要が生じる場合があります。
新しいオプションにより、ユーザーは最近使用したファイルセクション全体またはサムネイル画像のみを簡単に非表示にできます。これにより画面を共有する際やプレゼンテーション時に機密情報を保護することができます。
新しい設定により、経験豊富なユーザーはマクロを記録しながら、自動ツールの自動拡張を無効にできるようになります。これによりシーンツリーなど他のツールのスペースができ、ワークスペースの効率を上げることができます。
このビデオでは、＂CM概要＂ダイアログについて説明します。座標計測プラン、フィーチャー、幾何要素の概要、解析、編集を容易にすることでマルチパートプロジェクトの管理における利便性が増します。
このビデオチュートリアルでは、VGSTUDIO MAXで肉厚解析を設定し、パーツの肉厚やギャップ幅を評価したり、設計値オブジェクトと設計値パーツと実測パーツの肉厚を比較したりする方法について説明します。
解析では以下の2つのメソッドが利用できます。
- シンプルなジオメトリやほぼ平行な構造のパーツで利用できるレイメソッド。
- 3D印刷された複雑なコンポーネントなどのより複雑かつ有機的な形状で利用できる球メソッド。
複数パーツの座標計測機能により、複数パーツの計測計画を一元的に表示、分析、および編集できるようになるため、複雑なプロジェクトの処理が簡略化されます。
強化内容：
- フィーチャーの重要な統計値をフィーチャーリストで直接確認できるようになりました
- 各フィーチャーにおけるあらゆるパーツの様々な値をインタラクティブにプロットできるようになりました
- あらゆるパーツのフィーチャーや幾何要素を直接編集、削除、および変換できる便利な機能により、効率が高まり、全プロジェクトのコンポーネントをよりよく管理できるようになりました
＂寸法計測＂ダイアログを開き、3Dビューで直接寸法線をドラッグ＆ドロップすることで、寸法計測フィーチャーを簡単に作成および調整できるため、視認性を最適化して正しい方向に簡単に配置できるようになります。さらに、＂Alt＂キーを長押しすることで、プレビュー面に投影寸法を作成できます。この強化により、マテリアルの内部にある直線を含めた全ての直線を表示しながら調整できるようになります。
VGRF書き出し設定が書き出しダイアログに移動したことで、書き出しの際に設定を直接調整できるようになり、データ書き出しの手順が簡略化されます。この強化により、様々な設定で書き出しを繰り返し行う場合に、PDFやExcelファイルの作成効率が向上します。また、従来の＂VGRF書き出し＂タブを廃止しました。
最新の優れたレポート機能を重点化するため、従来のレポートツールを削除しました。これにより、レポートの作成が円滑化して効率が高まります。移行を容易にするため、従来のマクロも一定期間サポートされます。
この機能により、検査レポートに既に含めることが可能なボリュームのメタ情報と同様に、メッシュ関連のメタ情報も含めることができるようになります。 この強化により、レポートのカスタマイズ性とトレーサビリティが向上し、より分かりやすい包括的なドキュメントを作成できるようになります。
メッシュの読み込みや書き出しの機能が強化され、GLB／GLTF、AMF、3MFのファイル形式をサポートするようになったことで、他のアプリケーションと3Dサーフェスデータをやり取りしやすくなります。これにより、例えばアディティブマニュファクチャリング形式で作成され、設計参照データとしてAMFまたは3MFの形式で保存されたメッシュデータを直接読み込み、使用できるようになります。中間フォーマットに変換したり、解析結果から作成した色つきメッシュや、PowerPointなどの他のアプリケーションと簡単にやり取りできるGLB形式のボリュームオブジェクトから抽出した色つきメッシュを書き出したりする必要はありません。
ボリュームからCADへの変換に面／外形のスムージング機能を利用することで、＂オブジェクト変換＂ダイアログから粗いボリューム面やROI外形を直接スムージングできるため、リバースエンジニアリングが簡略化されます。複雑な次善策に頼る必要がなくなり、プロジェクト構造が維持されるだけでなく、効率的な処理をマクロ記録できるというメリットもあります。
新しい座標計測概要ダイアログにより、ユーザーは複数のスキャンで計測と幾何公差を効率的に解析できるようになります。さまざまな座標計測（CM）要素で複数パーツのプロジェクトを管理する方法が変わります。
この包括的な概要ダイアログでは、オブジェクトが名前とグループ別に直感的にグループ分けされ、ナビゲーションと解析の合理化が促進されます。テーブルビューでは、複数のスキャンで全ての幾何要素とフィーチャーを評価し、プロジェクトデータを総合的に確認できます。また、こうしたオブジェクトの特定のパラメータはテーブル内で同時に編集でき、スキャン全体で一貫して更新されます。
この新しい概要ダイアログにより、新たな方法で複数のパーツの座標計測が行えるため、こうしたシナリオにおける効率が大幅に向上します。
この機能により、平面内でのオブジェクトのインタラクティブな移動変換が向上します。変換座標軸に平面ハンドルが実装され、平面内でオブジェクトを簡単に移動できるようになります。このハンドルによってオブジェクトの表示が大幅に簡易化でき、より直感的で効率的なワークフローが実現します。
この機能は、平面内でパッチを頻繁に移動させる必要がある、光学的にスキャンされた点群で作業する際に特に役に立ちます。この機能強化により、ユーザーは1回のマウスドラッグ操作で正確に平面を移動させることができます。操作プロセスが簡素化され、全体的な作業効率が向上します。
光学式文字認識（OCR）の精度向上を目的として設計されたこの新機能は、データ品質やフォントの違いによる文字の誤認識（例えば、「1」を「I」と誤認したり、「5」を「S」と誤認したりすることなど）を解決します。文字置換を活用し、想定されるテキスト形式に基づいた制約（例えば、特定の位置に数字のみを入力するなど）を適用することで、この機能はこうした誤認識を大幅に自動修正できます。この改善により、解析におけるテキスト認識の信頼性が向上します。
VGソフトウェアのエクスペリエンスの向上に継続的に取り組んでおりますが、今秋の2025.3リリースをもってレガシーレポートを廃止することとなりました。
バージョン3.4.4で導入され、以来継続的に強化されてきた統合レポートエディタでは、レガシーレポートの機能を上回るレポートドキュメントを作成し、適応させるためのフル機能を備えたソリューションを提供しています。
バージョン2025.3以降、レガシーレポートは作成できなくなります。
こうしたレポート用に設計されたマクロは以降のバージョンでは機能しなくなります。
充実した機能と向上した利便性を活用していただくために、統合レポートエディタに移行することをお勧めいたします。弊社はお客様のフィードバックを大切にしております。この変更について気になる点がございましたら、いつでもサポートいたします。
ご質問がある場合や、移行中にサポートが必要な場合はお気軽にお問い合わせください。
VGソフトウェアでより効果的でパワフルなレポート機能を取り入れていきましょう。
この重要な強化機能は、高度なモーフィングの複雑性や、部分的なスキャンが含まれる複雑なケースに対応するように作られました。
この機能により、平面内でのオブジェクトのインタラクティブな動きが向上します。変換座標軸には平面ハンドルが含まれているので、平面内でオブジェクトを簡単に移動できるようになります。このハンドルによってオブジェクトの変換が大幅に簡易化でき、より直感的で効率的なワークフローが実現します。
この機能は、平面内でパッチを頻繁に移動させる必要がある、光学的にスキャンされた点群で作業する際に特に役に立ちます。この機能強化により、ユーザーは1回のマウスクリック操作で正確に平面を移動させることができます。操作プロセスが簡素化され、全体的な作業効率が向上します。
MicrosoftによるWindows 10のサポートは2025年10月に終了します。この変更に伴い、バージョン2025.3以降Windows 10で実行するVGアプリケーションの正式サポートを終了いたします。
VGSTUDIO、VGSTUDIO MAX、VGMETROLOGY、VGinLINE、その他のVGソフトウェア製品のフル機能を利用するには、お使いのオペレーティングシステムをアップグレードすることをお勧めいたします。
これは、VGソフトウェアスイートが近代的なプラットフォームで最適に機能できるようにするための重要なステップで、パフォーマンス、セキュリティ、互換性が高まります。
アップグレードについて、またはその他の質問については、サポートチームまでお問い合わせください。
カスタムレポートレイアウトをデフォルトレイアウトとして保存し、他のレポートでも利用できることをご存じでしたか？このチュートリアルでその方法をご確認ください。
今すぐ視聴
- 複数のボリュームにマクロを適用する
- 複数のボリュームオブジェクトでマクロを実行して貴重な時間を節約する方法をご覧ください。
- マクロにショートカットを割り当てる
- マクロのショートカットを使用し、ボタン操作だけで複雑なワークフローを実行する方法をご覧ください！
個別オブジェクト用の＂ビュー＂として可視化とワークスペース設定を定義・適用し、プロジェクトのナビゲーションとレポートの生成を向上させることができます。オブジェクト間でビューを簡単に転送し、評価テンプレートに組み込んで自動化を効率化することができます。
幾何公差のインタラクティブな3Dカラーオーバーレイを使ってレポートを強化し、数値結果をより良く理解できるようにします。
3Dビューで矩形、楕円、投げ縄などの直感的なツールを使って、複数のCAD面を簡単に選択できます。この機能により、オブジェクトやフィット点の選択に合わせて、複雑なコンポーネントを簡単に取り扱うことができます。
フィット点テーブルを回転対象パーツの円筒座標または球面座標に切り替えて、プロセスの読み込み、書き出し、編集を向上させることができます。
＂元のフィット点に制限＂オプションにより、レギュラー要素が希望の領域でのみフィット点をサンプリングするように指定できます。これにより、不要な領域でサンプリングすることを避け、測定における精度を維持できます。
新しい.xvgiファイル形式でデータ処理を合理化し、手動によるデータの読み込みの必要性を排除します。Pythonリファレンス実装を活用し、既存の.vglファイルがなくてもVGソフトウェアの使用を自動化できます。
異常値を除外する自動スケールされたカラーマッピングで実際の偏差に焦点を当てます。これにより、カラーオーバーレイで歪みのない貴重なパーツ評価を提供できるようになります。
選択したカラーオーバーレイと＂コンポーネントのみ表示＂チェックボックスは保存され、ブックマーク、アニメーション、オブジェクト固有のビューなどの自動画像生成機能全てに適用されます。これにより、レポートとプレゼンテーションのオプションが強化されます。
フローティングライセンスを使って仮想マシンでVGソフトウェアを柔軟に実行し、インフラストラクチャオプションを拡大できます。
VGSTUDIO MAXやVGMETROLOGYの＂自動化＂ツールでワークフローをスピードアップさせる方法をご紹介します。単一のワークフローステップのマクロを作成してワークフローを部分的に自動化したり、検査計画（ジョブ）を作成して、検査全体を自動化したりできます。ジョブファイルには、検査に必要なデータが全て含まれているため、他のアットライン／インラインCTシステムで使用するために同僚や顧客と簡単に共有できます。
この革新的なツールによって、パーセンテージ値を使い偏差を評価し、解析範囲を広げることができます。絶対肉厚、絶対偏差、設計値からのパーセンテージ偏差など、あらゆる範囲の値でコンポーネントの安定性への包括的なインサイトを得られます。カラーオーバーレイ、ヒストグラム、許容値、個別の注釈などの機能で簡単にパーセンテージ偏差を解析できます。
相対肉厚結果のQ-DAS形式での書き出し
Q-DAS形式で公差相対肉厚結果をシームレスに書き出すことで、データ解析を向上させます。Q-DAS製品ファミリーとの優れた互換性と統合を実感してください。
PDFレポート内での移動が簡単に
PDFレポートにレポートの関連セクションへの直接リンクを記載した目次が含まれるようになりました。この追加機能により、ユーザーエクスペリエンスが向上し、レポートを速やかに詳しく確認できます。
＂矩形3D＂と＂楕円3D＂のROI作成機能で、全く新しいインタラクティブな関心領域（ROI）の作成を体験できます。使いやすい機能により、3Dビューで単純プリミティブ（矩形や楕円）を使い、ボリュームROIを作成できます。ポリライン3Dと似ていますが、ポリラインの複雑さが排除され、クリックアンドドラッグだけでROIを完成できます。
関心領域（ROI）を移動または回転させたり、別のオブジェクトからコピーする場合、マスクが親ボリュームのボクセルグリッドにアライメントされないことがあります。この役立つ機能により、シーンツリーまたはオブジェクトのプロパティでステータスを一目で確認できるようになります。ワンクリックでROIをアライメントさせることができ、アクションも自動化のシナリオ向けに記録できます。
ピアツーピアのコラボレーションがかつてないほど簡単になりました！タイトルバーにある新しいリンクを使って、NexusでVGコミュニティに参加できます。成果を共有し、アドバイスを受け取って、製品の最新情報を把握してください。
偏差解析に大きな変革をもたらす：設計値パーツを用いて実測パーツのCTスキャンで肉厚偏差を公差判定します。肉厚に関して推測したり、肉厚（球）の計算の絶対値に頼ったりする必要はありません。
設計値パーツと実測スキャンの間の実際の偏差を可視化、公差判定、レポート、評価します。独自のアダプティブ変換技術を活用し、計算された偏差が設計値パーツと実測パーツの両方でサーフェス点に正確に対応するようにします。
新しい直感的なリボンタブにより、基本的な編集ツールがすべて簡単に操作できます。表示の調整、フィット点の選択、追加、フィット、削除、再作成などすべて1つのハブから行えます。プロパティダイアログで検索したり、フィット点の場所を推測したりする必要がありません。幾何要素を選択するとタブが表示され、計測計画の調整を簡素化します。
オブジェクトの選択が今まで以上に直感的に：お好きなツール（矩形、楕円、投げ縄）を選んで、3D画面に直接描画できます。オブジェクトは重心がハイライト表示されるとすぐにシーンツリーで選択されます。3D画面で直接オブジェクトの追加・削除ができます（WYSIWYG）。
定義された厚さで理想的なジオメトリの面からROIを作成できるようになりました。これで、P 203を含むさまざまな解析でのROIの作成がさらに簡単になります。あらゆる方向、表面に対して垂直、または表面の向きに基づいて内側または外側のみなど、さまざまな拡張モードから選べます。
さまざまなオブジェクトのROIの描画を同時に有効／無効にします！切り替えマクロステップが＂ROIの描画を有効化＂と＂ROIの描画を無効化＂の2つに明確に分かれたことで、自動化のシナリオが改善しました。これによりマクロジョブの再現性が高まり、さらに合理的なユーザーエクスペリエンスを実現します。
煩わしい次善策はもう必要ありません！円筒のシェルと平行平面の間において、希望するサイズで交差線を直接作成できるようになりました。
この動的な機能では解析で直接構成されたカラーバーの設定を活用し、豊富なコンテキストを提供してレポートの結果を解釈できるようにします。この独自のアップデートでレポートエクスペリエンスとデータの解釈能力が向上します。
公差ステータスに従い、色分けされたテーブルセル
公差ステータスに基づいて個別のセルを色付けできるようになりました。この見やすい表示によって、結果表の有意性が高まるだけでなく、パーツが公差外になった特定の欠陥を素早く見つけられるようになります。色を加えるだけで、データをより有意義に、直感的に理解できるようになります。
レポートの情報フィールドの名前の非表示化
レポートで情報フィールドのタイトルを非表示にできます。この機能では、パーソナライズされたテキストとのシームレスな統合が可能になるだけでなく、より簡潔なレポートページを作成できます。洗練されたレポート設定で制御と設計がさらに自由にできるようになります。
解析変更時のブックマーク画像の無効化
ブックマーク画像は、解析結果が変わる場合に＂非同期＂ステータスがタグ付けされるようになりました。自動シナリオの場合、＂非同期＂画像は保存される前に自動的に更新され、ブックマーク画像がプロジェクトの現在のステータスを正確に反映するようにします。この動的なアップデートによりデータの表示と制御が向上しました。
メタ情報を使用したオブジェクトの名前の変更
メタ情報フィールドの1つを使ってオブジェクトの名前を変更できるようになりました。マクロでの使用が最適なこの機能では、自動化シナリオにおいて、OCRを介してオブジェクトから読み取ったテキストをその名前に転送できます。この最新の機能強化により、データ管理の制御と有効性が向上しました。
最新のマルチスレッドメッシュ簡略化機能で効率が向上します！この新しい実装では、ボリュームをメッシュに変換したり、レポート用の3Dデータを準備したりする際に、サーフェスメッシュの三角の数を大幅に減らし、計算時間を著しく速めることができます。革新的なアップデートで、よりスムーズで迅速な計算が実現します。
VGSTUDIO MAXで良く知られた機能がVGMETROLOGYでも使えるようになりました。
このアップグレードにより、ファイルシステムでマクロを参照する時間が劇的に減ります。より滑らかで、効果的なワークフローを実感していただき、難しい作業はお任せください。がむしゃらではなく、よりスマートに働きましょう。
ランクオーダー変更因子（平均サイズの計算など）の使用が必要なリニアサイズの計測や、任意の横断面でのサイズ計測にACS（任意断面）変更因子を使用できるようになりました。
ISO 14405-1に従った計測タスクで、これらの変更因子の使用を必要とする場合、＂リニアサイズ＂ダイアログで適切な変更因子の記号を選択することで簡単に実行できるようになりました。
LP（ローカル2点サイズ）やACS（任意断面）などのリニアサイズ変更因子を使用する場合は一度にたくさんのサイズを計算できます。通常は1つのサイズ値（最大値SXや最小値SNなど）しか許容できませんが、計測そのものについてより多くの情報が利用できるようになりました。「リニアサイズ」ダイアログの新しいタブに計算したすべてのサイズのヒストグラムと、数多くの統計値が表示されるので、計測された要素のサイズ分布と全体的な公差ステータスを直感的に把握することができます。
PMIを使用した拡張CADの読み込みでは、リニアサイズの変更因子記号を解釈し、読み込みの際に適切なリニアサイズの寸法を自動作成できるようになりました。
追加された読み込みオプションによって、PMIデータで特定の変更因子記号のないリニアサイズが見つかった場合に、デフォルトの変更因子記号が選択できます。
2Dビューで円や2本の平行な対向線のレギュラー要素を作成し、リニアサイズの計測やさまざまな幾何公差に使用できるようになりました。これは要素の特定横断面（SCS）でリニアサイズを計測する必要がある場合に特に役に立ちます。
レポートでカスタマイズ可能なテキストカラー
レポートのカスタマイズ性をさらに高めました。すべてのテキストレイアウト要素に任意の色を設定し、特定の結果やカスタムテキストをハイライト表示できるようになりました。
検査したコンポーネントの複数のムービーや画像スタックを一度に書き出し
＂ムービー／画像スタックを保存＂ダイアログの新しいキューイング機能により、複数の書き出しジョブをパラメータ化してキューイングし、その後すべての画像スタックやムービーを他の操作をすることなく一度に書き出すことができます。
個別の書き出しジョブの完了を待ってから次のジョブをパラメータ化して開始する必要がなくなったため、書き出しプロセスの効率が大幅に上がります。
新しい説明文により、ユーザーは簡単に「ブックマーク」と「自動」ツールの両方の目的と機能を理解できるようになり、ソフトウェアのアクセシビリティが向上します。
変形フィールドの計算はマクロで自動化できるようになりました。この方法を使用すれば、「モーフィングメッシュ」や「補正メッシュ」機能、またはアダプティブROIや座標計測テンプレートに変形フィールドを使う際に、日々の作業時間を短縮できます。
他のツールを使うことなく新しいNSI形式を直接読み、込めるようになりました。これにより新しいNSI形式をより簡単かつ堅牢に作業できるようになります。
包括的な検査結果の共有がさらに簡単になりました。新しいHTML形式はパーツや結果の3Dビューなどのインタラクティブ要素もサポートするオールインワンソシューションです。これらの自己完結型ドキュメントにより、個別のビューアアプリケーションの必要性を排除し、EdgeやChromeなどChromiumベースのブラウザで簡単にアクセスできます。
変更因子記号の直接サポートにより、標準的な適合測定を簡略化します。これには2点測定［LP］、エンベロープ要件［E］、［GG］などのグローバル変更因子記号が含まれ、多くのサイズのフィーチャーを簡単に評価できます。
バッチ処理中に呼び出されたプロジェクトは最近のファイルリストに自動的に散らばることはありません。これにより手動で作業したプロジェクトにもすぐにアクセスできるようになります。ただし、以前の設定の方が良いという方も心配しないでください。この設定は＂設定＂でいつでも変更できます。
異方性データセットでも長さの単位で球半径が指定できます。パフォーマンスが大幅に向上し、計算速度が50倍以上速くなりました。大きな半径の値を活用する際に特に顕著です。
画像スタックの読み込みと書き出しを合理化するPNG形式
ストレージまたはデータ交換形式としてPNGを使用する際、追加のファイル変換の必要性をバイパスできます。ボリュームデータの読み込みと書き出しが速やかに行えます。
新しいDICONDE書き出し
ボリュームデータは既存のタグが含まれるDICONDE形式でも書き出せます。DICONDEから読み込んでいないボリュームでは、必要なタグがその場で作成されます。
ネイティブPNG形式のサポート、ロスレス圧縮を可能にする新機能、アルファチャンネルを含む3Dビュー画像など、優れた画像保存機能が充実しています。部分的に透明な画像で引き締まったプレゼンテーションに！
以前はシーンの異なるボリューム間でDICONDEタグのようなメタ情報を転送することは不可能でした。この機能を使用すると、初期のスキャン結果から全く新しいボリュームを作成するときでも、この重要な情報を簡単に移動できます。この強化機能により、トレーサビリティがプロセスを通じて維持され、作業の一貫性と構造化が保たれます。
以下の基本要件を読むか、VGMETROLOGYの全システム要件のPDFをダウンロードしてください。
Windows 11 Enterprise 64ビット
Windows 11 Professional 64ビット
最小：SSE 4.1命令セットのあるx86-64 CPUARMプロセッサはサポートされていません。
推奨：IntelまたはAMDの高性能マルチコアプロセッサ（例：Intel® Core™ i7またはi9、Xeon® Goldプロセッサ（3GHz以上））。
最小:
VGMETROLOGYの利用には4 GB以上の空きメモリが必要です。ただし、データセットのサイズやオブジェクト数、実行する解析、読み込み機能使用の有無などによって、プロジェクトの作成や読み込み時に必要な実際のメインメモリの空き容量は著しく異なることがあります。
専門的な使用における推奨システム：
- 拡張面定義のないCTデータセットの読み込みを含むタスクの場合、読み込むデータセットの2.5倍以上の空きメモリが必要です。メモリの空き容量が不足する場合には、読み込みをブロック化して実行できますが、パフォーマンスは低下します。コンポーネント（パーティクル）のフィルタリングまたはボイドをフィルタリングオプションを使用する際、読み込み時のブロック化処理は利用できません。
- （VGMETROLOGYに読み込んだ際の自動面定義や、VGSTUDIO MAXの前処理で）CTデータセットに既に拡張面定義がある場合、＂ファイル＞読み込み＂ではなく＂ファイル＞開く＂を選択してください。VGMETROLOGY ESおよびVGMETROLOGY VIEWERでは、CTデータセットの読み込みができません。通常、プロジェクトを開く際のデータ容量は比較的小さいため、最新の市販コンピュータで作業可能です。複数のデータセットのあるプロジェクトは、データセット数によって必要メモリが大きくなります。
- 産業用として一般的に使用されるのは、ワークフローによって64（1つのデータセットの場合）～512GB（複数のデータセットの場合）のRAMを搭載したPCです。RAMクロック速度が高いものをお勧めします。
