空間分解能とグレイバリューコントラスト分解能をモニタリングすることで、長期間にわたるCTスキャンのデータ品質を監視します。これにより、解析結果と計測結果で一貫して品質を高く保てるようになります。VGのソフトウェアでは、ASTM E 1441およびASTM E 1695に従ってデータ解析品質をサポートします。
弊社のソフトウェアはシンプル3-2-1アライメントやシンプルアライメントを含む基本的なアライメント機能を提供し、正確に位置合わせが出来ます。また、距離、ポリラインの長さ、角度の計測インスツルメントなどの基本的なリファレンス計測ツールを提供します。スナップモード機能を使うと、インスツルメントで面を簡単にスナップし、計測プロセスを簡潔にできます。
VGソフトウェアは豊富な内部情報を含んた表現や詳細なレポートを含む結果を提供します。標準形式で画像、ヒストグラム、データテーブルを書き出し、カスタマイズできる検査レポートを作成し、Q-DASやMetrology Reportingなどのサードパーティの品質管理や統計プロセス制御ソフトウェアと連動させます。またVGSTUDIOでは、VGSTUDIO MAXやVGMETROLOGYで生成した全ての解析データも表示できます。
この機能により、平面内でのオブジェクトのインタラクティブな移動変換が向上します。変換座標軸に平面ハンドルが実装され、平面内でオブジェクトを簡単に移動できるようになります。このハンドルによってオブジェクトの表示が大幅に簡易化でき、より直感的で効率的なワークフローが実現します。
この機能は、平面内でパッチを頻繁に移動させる必要がある、光学的にスキャンされた点群で作業する際に特に役に立ちます。この機能強化により、ユーザーは1回のマウスドラッグ操作で正確に平面を移動させることができます。操作プロセスが簡素化され、全体的な作業効率が向上します。
ここの機能を使用すると、ボリュームデータに関連付けられた DICONDE タグの値を簡単に変更し、DICONDE 形式でエクスポートできます。データが元々 DICONDE 形式であったか、他の形式からインポートされたかに関わらず、この機能はボリュームのメタ情報を変換および標準化するための効率的なワークフローを提供します。この機能により、DICONDE 準拠のストレージシステムとの互換性が確保され、データ管理と相互運用性が向上します。
VGソフトウェアのエクスペリエンスの向上に継続的に取り組んでおりますが、今秋の2025.3リリースをもってレガシーレポートを廃止することとなりました。
バージョン3.4.4で導入され、以来継続的に強化されてきた統合レポートエディタでは、レガシーレポートの機能を上回るレポートドキュメントを作成し、適応させるためのフル機能を備えたソリューションを提供しています。
バージョン2025.3以降、レガシーレポートは作成できなくなります。
こうしたレポート用に設計されたマクロは以降のバージョンでは機能しなくなります。
充実した機能と向上した利便性を活用していただくために、統合レポートエディタに移行することをお勧めいたします。弊社はお客様のフィードバックを大切にしております。この変更について気になる点がございましたら、いつでもサポートいたします。
ご質問がある場合や、移行中にサポートが必要な場合はお気軽にお問い合わせください。
VGソフトウェアでより効果的でパワフルなレポート機能を取り入れていきましょう。
品質保証は質の高いデータから始まります。これがVGSTUDIO MAXがデータ品質解析の最新ASTM 1695規格をサポートしている理由で、ユーザーは長期的にCTシステムの状態を効果的に監視できます。
鮮明度やノイズの偏差を検知し、現在もこの先も計測が一貫して業界の要件を満たすようにします。
MicrosoftによるWindows 10のサポートは2025年10月に終了します。この変更に伴い、バージョン2025.3以降はVGアプリケーションの公式サポートにWindows 10が含まれなくなります。
VGSTUDIO、VGSTUDIO MAX、VGMETROLOGY、VGinLINE、その他のVGソフトウェア製品のフル機能を利用するには、お使いのオペレーティングシステムをアップグレードすることをお勧めいたします。
これは、VGソフトウェアスイートが近代的なプラットフォームで最適に機能できるようにするための重要なステップであり、パフォーマンス、セキュリティ、互換性が高まります。
アップグレードについて、またはその他の質問については、サポートチームまでお問い合わせください。
個別オブジェクト用の＂ビュー＂として可視化とワークスペース設定を定義・適用し、プロジェクトのナビゲーションとレポートの生成を向上させることができます。オブジェクト間でビューを簡単に転送し、評価テンプレートに組み込んで自動化を効率化することができます。
最高レベルの精度を体験してください。数値的に検証済みの自動化された方法でビームハードニングアーチファクトを補正できます。これは単なる推測ではなく、精密な計算により正確な補正結果を導き出します。
新しい.xvgiファイル形式でデータ処理を合理化し、手動によるデータの読み込みの必要性を排除します。Pythonリファレンス実装を活用し、既存の.vglファイルがなくてもVGソフトウェアの使用を自動化できます。
オブジェクトプロパティでのタグ番号の表示により、DICONDEメタデータで対象となるタグを簡単に特定し、データのレビュープロセスを向上させることができます。
相対肉厚結果のQ-DAS形式での書き出し
Q-DAS形式で公差相対肉厚結果をシームレスに書き出すことで、データ解析を向上させます。Q-DAS製品ファミリーとの優れた互換性と統合を実感してください。
PDFレポート内での移動が簡単に
PDFレポートにレポートの関連セクションへの直接リンクを記載した目次が含まれるようになりました。この追加機能により、ユーザーエクスペリエンスが向上し、レポートを速やかに詳しく確認できます。
ピアツーピアのコラボレーションがかつてないほど簡単になりました！タイトルバーにある新しいリンクを使って、NexusでVGコミュニティに参加できます。成果を共有し、アドバイスを受け取って、製品の最新情報を把握してください。
オブジェクトの選択が今まで以上に直感的に：任意のツール（矩形、楕円、投げ縄）を選んで、3D画面に直接描画できます。オブジェクトは重心がハイライト表示されるとすぐにシーンツリーで選択されます。3D画面で直接オブジェクトの追加・削除ができます（WYSIWYG）。
さまざまなオブジェクトのROIの描画を同時に有効／無効にします！切り替えマクロステップが＂ROIの描画を有効化＂と＂ROIの描画を無効化＂の2つに明確に分かれたことで、自動化のシナリオが改善しました。これによりマクロジョブの再現性が高まり、さらに合理的なユーザーエクスペリエンスを実現します。
この動的な機能では解析で直接構成されたカラーバーの設定を活用し、豊富なコンテキストを提供してレポートの結果を解釈できるようにします。この独自のアップデートでレポートエクスペリエンスとデータの解釈能力が向上します。
公差ステータスに従い、色分けされたテーブルセル
公差ステータスに基づいて個別のセルを色付けできるようになりました。この見やすい表示によって、結果表の有意性が高まるだけでなく、パーツが公差外になった特定の欠陥を素早く見つけられるようになります。色を加えるだけで、データをより有意義に、直感的に理解できるようになります。
レポートの情報フィールドの名前の非表示化
レポートで情報フィールドのタイトルを非表示にできます。この機能では、パーソナライズされたテキストとのシームレスな統合が可能になるだけでなく、より簡潔なレポートページを作成できます。洗練されたレポート設定で制御と設計がさらに自由にできるようになります。
解析変更時のブックマーク画像の無効化
ブックマーク画像は、解析結果が変わる場合に＂非同期＂ステータスがタグ付けされるようになりました。自動シナリオの場合、＂非同期＂画像は保存される前に自動的に更新され、ブックマーク画像がプロジェクトの現在のステータスを正確に反映するようにします。この動的なアップデートによりデータの表示と制御が向上しました。
メタ情報を使用したオブジェクトの名前の変更
メタ情報フィールドの1つを使ってオブジェクトの名前を変更できるようになりました。マクロでの使用が最適なこの機能では、自動化シナリオにおいて、OCRを介してオブジェクトから読み取ったテキストをその名前に転送できます。この最新の機能強化により、データ管理の制御と有効性が向上しました。
レポートでカスタマイズ可能なテキストカラー
レポートのカスタマイズ性をさらに高めました。すべてのテキストレイアウト要素に任意の色を設定し、特定の結果やカスタムテキストをハイライト表示できるようになりました。
検査したコンポーネントの複数のムービーや画像スタックを一度に書き出し

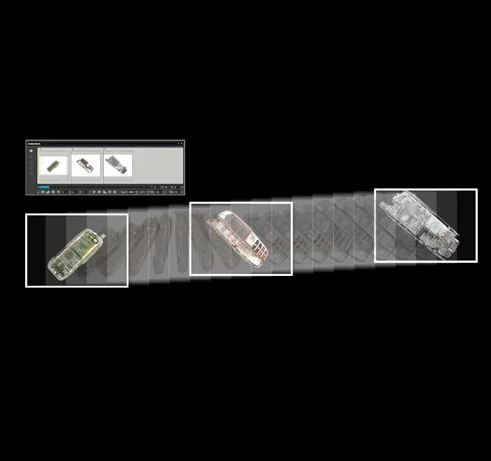

＂ムービー／画像スタックを保存＂ダイアログの新しいキューイング機能により、複数の書き出しジョブをパラメータ化してキューイングし、その後すべての画像スタックやムービーを他の操作をすることなく一度に書き出すことができます。
個別の書き出しジョブの完了を待ってから次のジョブをパラメータ化して開始する必要がなくなったため、書き出しプロセスの効率が大幅に上がります。
他のツールを使うことなく、新しいNSI形式を直接読み込めるようになりました。これにより新しいNSI形式をより簡単かつ堅牢に作業できるようになります。
このビデオでは、再構成ダイアログのさまざまなタブについて説明します。標準コーンビームの再構成の設定が簡単かつ速やかにできるようになります。
こちらをクリックしてビデオをご覧ください。
包括的な検査結果の共有がさらに簡単になりました。新しいHTML形式はパーツや結果の3Dビューなどのインタラクティブ要素もサポートするオールインワンソシューションです。これらの自己完結型ドキュメントにより、個別のビューワーアプリケーションの必要性を排除し、EdgeやChromeなどChromiumベースのブラウザで簡単にアクセスできます。
画像スタックの読み込みと書き出しを合理化するPNG形式
ストレージまたはデータ交換形式としてPNGを使用する際、追加のファイル変換の必要性をバイパスできます。ボリュームデータの読み込みと書き出しが速やかに行えます。
新しいDICONDE書き出し
ボリュームデータは既存のタグが含まれるDICONDE形式でも書き出せます。DICONDEから読み込んでいないボリュームでは、必要なタグがその場で作成されます。
ネイティブPNG形式のサポート、ロスレス圧縮を可能にする新機能、アルファチャンネルを含む3Dビュー画像など、優れた画像保存機能が充実しています。部分的に透明な画像で引き締まったプレゼンテーションを作成可能です。
以前はシーンの異なるボリューム間でDICONDEタグのようなメタ情報を転送することは不可能でした。この機能を使用すると、初期のスキャン結果から全く新しいボリュームを作成するときでも、この重要な情報を簡単に移動できます。この強化機能により、トレーサビリティがプロセスを通じて維持され、作業の一貫性と構造化が保たれます。
以下の基本要件を読むか、VGSTUDIOの全システム要件のPDFをダウンロードしてください。
Windows 10* Enterprise 64ビット
Windows 10* Professional 64ビット
Windows 11 Enterprise 64ビット
Windows 11 Professional 64ビット
*VGSTUDIOではバージョン2025.3以降、Windows 10のサポートが終了します。
最小：SSE 4.1命令セットのあるx86-64 CPUARMプロセッサはサポートされていません。
推奨：IntelまたはAMDの高性能マルチコアプロセッサ（例：Intel® Core™ i7またはi9、Xeon® Goldプロセッサ（3GHz以上））。
最小:
VGSTUDIOの利用には4 GB以上の空きメモリが必要です。ただし、データセットのサイズによっては、プロジェクトの作成または読み込み時に必要な実際のメインメモリの空き容量が著しく異なることがあります。
専門的な使用における推奨システム：
- スライス画像1024枚の16ビットのデータセット1024x1024ピクセルのスライス画像1024³＝2 GBのデータ＝＞4 GB以上の空きメモリ
- スライス画像2048枚の16ビットのデータセット2048x2048ピクセルのスライス画像2048³＝16 GBのデータ＝＞32 GB以上の空きメモリ
- 上記の例のデータセットサイズ（2～16GB）で産業用として一般的に使用されるのは、64（1つのデータセットの場合）～512GB（複数のデータセットの場合）のRAMを搭載したPCです。RAMクロック速度が高いものをお勧めします。
