VGSTUDIO
쉬운 시각화

VGSTUDIO



VGSTUDIO는 전자 산업 등 산업용 응용 프로그램의 시각적 품질 검사에 있어 이상적인 제품일 뿐만 아니라 고고학,지리학 및 생명 과학 등 학술 연구 분야의 데이터 시각화에도 이상적입니다.


VGSTUDIO는 CT 스캐너로 찍은 영상을 사용한 3D 볼륨 데이터 세트의 정밀 재구성부터 시각화(3D 및 2D)와 애니메이션 생성까지 전체 작업흐름을 포함합니다.

장점
범용성


하드웨어가 변경되어도 새로운 소프트웨어를 배울 필요가 없습니다. 모든 주요한 산업용 CT 시스템과 호환되며,일반적인 가격보다 훨씬 낮은 가격에 CT 재구성 옵션 모듈도 선택할 수 있습니다.

PAS - Active Queries
단순함


정확한 시각화에 대한 자신을 가질 수 있습니다.
직관적인 시각화 기능을 이용하여 시각적 검사를 위해 관심 영역으로 쉽게 접근할 수 있습니다.

매끄러운 호환성


모든 데이터를 커버하는 소프트웨어를 호환성 문제로부터 자유롭게 사용하세요.
다른 VG 제품에서 생성된 프로젝트 또는 일반 이미지 형식(예:.bmp,.jpg,.jp2,.raw,.tif)등 하나의 환경에 다양한 데이터 형식을 가져올 수 있습니다.

능력
데이터 품질 분석
시각화 및 애니메이션
기본적인 정렬과 측정 도구
보고서


공간 해상도 및 음영 값 대비 해상도를 기록하여 CT 스캔의 데이터 품질을 장기간 모니터링합니다. 분석 및 측정 결과의 품질을 일관적으로 보장하는 기반이 됩니다. VG 소프트웨어는 ASTM E 1441 및 ASTM E 1695에 따라 데이터 품질 분석을 지원합니다.



VG 소프트웨어를 통해 사용자의 데이터를 놀라운 3D 및 2D 시각화로 전환합니다. 인상적인 애니메이션과 분해도를 통해 동료들과 결정권자에게 판단의근거를 제시합니다—RAM만이 결과를 제한할 수 있습니다.

더 알아보기

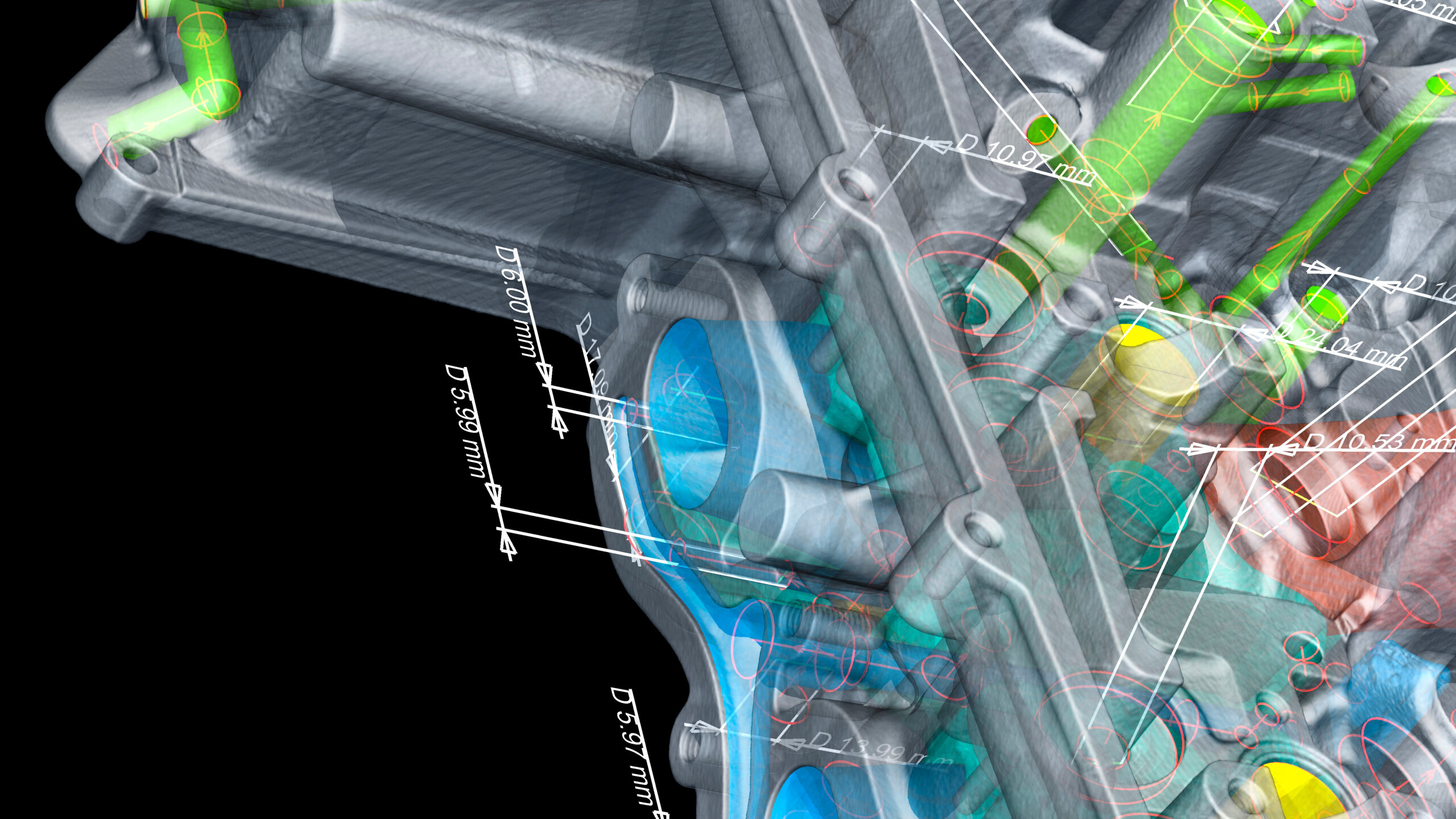

당사의 소프트웨어는 정밀한 위치를 위해 단순 3-2-1 정렬,단순 정렬을 포함한 필수적인 정렬 방법을 제공합니다. 이는 거리,폴리라인 길이,각도 측정 인스트루먼트와 같은 기본적 측정 도구를 제공합니다. 스냅 모드 기능은 인스트루먼트가 표면에 쉽게 스냅되도록 합니다,이를 통해 측정 프로세스가 간단해집니다.



VG 소프트웨어는 통찰력 있는 그래픽과 상세한 보고서를 포함한 즉각적인,사용할 수 있는 결과를 제공합니다. 이미지,히스토그램,그리고 데이터 표를 표준 형식으로 내보내고 사용자 정의할 수 있는 검사 보고서를 생성하고 제3자 품질 관리 또는 Q-DASMetrology Reporting과 같은 통계적 프로세스 제어 소프트웨어를 통해 관여할 수 있습니다. VGSTUDIO는 VGSTUDIO MAX 또는 VGMETROLOGY로 생성된 모든 분석 데이터를 표시할 수 있습니다.

다음을 위한 옵션 모듈:
Material Analyses
Geometry Analyses
CT Reconstruction
Artificial Intelligence
Simulation
배터리 분석
Only avaiable for:
VGSTUDIO MAX
Material Analyses
배터리 분석
디지털 볼륨 교정
Only avaiable for:
VGSTUDIO MAX
Material Analyses
디지털 볼륨 교정
섬유 복합 소재 분석…
Only avaiable for:
VGSTUDIO MAX
Material Analyses
섬유 복합 소재 분석…
Foam / Powder Analysis
Only avaiable for:
VGSTUDIO MAX
Material Analyses
Foam / Powder Analysis
공극률/내포물 분석
Only avaiable for:
VGSTUDIO MAX
Material Analyses
공극률/내포물 분석
CAD 가져오기
Only avaiable for:
VGSTUDIO MAX, VGMETROLOGY
Geometry Analyses
CAD 가져오기
좌표 측정
Only avaiable for:
VGSTUDIO MAX
Geometry Analyses
좌표 측정
제조 주형 교정
Only avaiable for:
VGSTUDIO MAX, VGMETROLOGY
Geometry Analyses
제조 주형 교정
명목 실제 비교
Only avaiable for:
VGSTUDIO MAX
Geometry Analyses
명목 실제 비교
CAD 가져오기 PMI 확장
Only avaiable for:
VGSTUDIO MAX, VGMETROLOGY
Geometry Analyses
CAD 가져오기 PMI 확장
리버스 엔지니어링
Only avaiable for:
VGSTUDIO MAX, VGMETROLOGY
Geometry Analyses
리버스 엔지니어링
벽 두께 분석
Only avaiable for:
VGSTUDIO MAX
Geometry Analyses
벽 두께 분석
CT 재구성
CT Reconstruction
CT 재구성
딥 분할
Only avaiable for:
VGSTUDIO MAX, VGinLINE
Artificial Intelligence
딥 분할
고정물 시뮬레이션
Only avaiable for:
VGSTUDIO MAX
Simulation
고정물 시뮬레이션
구조 역학 시뮬레이션
Only avaiable for:
VGSTUDIO MAX
Simulation
구조 역학 시뮬레이션
수송 현상 시뮬레이션
Only avaiable for:
VGSTUDIO MAX
Simulation
수송 현상 시뮬레이션
볼륨 메쉬
Only avaiable for:
VGSTUDIO MAX
Simulation
볼륨 메쉬
도전 과제를 제시하세요
VG를 무료로 테스트해보세요


무료 4주 평가 라이선스를 이용하여 당사의 산업 최초이자 가장 오랜 신용을 받는 CT 분석 소프트웨어를 경험하세요.

무료 평가판 요청하기
최신 업데이트
2025.2 버전의 흥미로운 새 기능들을 발견하세요(2025년 6월)
변환 삼각대의 평면 핸들

이 기능은 평면 내에서의 객체의 인터액티브 이동을 개선합니다.

변환 삼각대가 평면 핸들을 포함하며 사용자는 이를 통해 평면 내에서 수고를 들이지 않고 객체를 이동할 수 있습니다.

이 추가적인 핸들은 객체의 변환을 단순화하며,더 직관적이고 효율적인 작업 흐름을 제공합니다.

이 능력은 특히 광학 스캔을 통한 포인트 클라우드를 이용한 작업에서 한 평면에 대해 여러 패치가 필요할 때 유용합니다.

이 개선을 통해,사용자는 단 하나의 마우스 액션을 통한 정확한 평면 이동을 달성하고 프로세스를 매끄럽게 만들어 전체 작업 과정의 효율을 높일 수 있습니다.

DICONDE 태그 편집 및 내보내기

이 기능을 통해 사용자의 볼륨 데이터와 연관된 DICONDE 태그의 값을 더 쉽게 편집하고 DICONDE 형식으로 내보낼 수 있습니다.

사용자의 데이터가 원래 DICONDE 형식인 경우,또는 다른 형식에서 가져온 경우 모두 이 기능은 볼륨 메타정보를 변환하고 표준화하기 위한 매끄러운 작업 흐름을 제공합니다.

이 기능은 DICONDE 형식을 준수하는 저장 시스템과의 호환되어 더 나은 데이터 관리를 가능케 합니다.

2025.3에서의 레거시 보고서 기능의 중단

VG 소프트웨어는 오는 가을의 2025.3 릴리즈부터 더 이상 레거시 보고서를 포함하지 않습니다.

3.4.4 버전에서 도입되어 꾸준히 개선되어 온 통합된 보고서 편집기는 보고서 문서를 생성하고 적응하는데 필요한 모든 기능이 포함된 솔루션이며,레거시 보고서의 능력을 넘어섭니다.

2025.3 버전부터는 레거시 보고서를 생성할 수 없습니다.

이 보고서를 위해 디자인된 매크로는 다음의 버전들에서 작동하지 않습니다.

안정적인 피처와 개선된 기능을 이용하려면 통합된 보고서 편집기로의 전환을 추천드립니다.

저희는 사용자의 피드백을 중요하게 생각하며 이 변경사항에 대해 필요한 경우 도와드릴 준비가 되어 있습니다.

이 이전에 관해 도움이 필요하거나 문의사항이 있으시면 연락을 주십시오.

VG 소프트웨어의 더 효율적이고 강력한 보고서 기능을 함께 맞이하세요.

ASTM E 1695-20 지원


품질 보증은 고품질의 데이터로 시작합니다. 이런 이유에서 VGSTUDIO MAX는 데이터 품질 분석에 대한 최신의 ASTM 1695 표준을 지원하며,사용자가 CT 시스템의 품질을 효율적으로 추적 관찰할 수 있습니다.

선명도와 노이즈의 변동을 검출하여 측정의 일관성을 확보하고 현재와 미래를 위해 산업 표준을 준수합니다.

VG 소프트웨어의 윈도우 10 지원 중단


Microsoft는 윈도우 10에 대한 고객지원을 2025년 10월에 중단합니다. 이 변화와 함께,VG는 2025.3버전부터 윈도우 10에서 실행되는 응용 프로그램에 대한 공식 지원을 중단합니다.

해당되는 사용자들은 VGSTUDIO,VGSTUDIO MAX,VGMETROLOGY,VGinLINE 및 다른 VG 소프트웨어 제품을 계속 사용하려면 운영체제를 업그레이드하기를 추천드립니다.

사용자의 VG 소프트웨어 패키지가 최신의 플랫폼에서 작동함을 보장하기 위해 필요한 단계이며,더 나은 성능,보안,그리고 호환성을 제공할 수 있습니다.

업그레이드 도움이 필요하거나 질문이 있다면,당사 고객지원 팀에 연락하십시오.

비디오 튜토리얼: 기본 보고서 레이아웃의 사용자 정의



사용자 정의된 보고서 레이아웃을 기본값 레이아웃으로 저장하고 다른 보고서에 대해 사용할 수 있습니다. 그렇지 않은 경우,이 튜토리얼을 참고하여 배워보십시오.
지금 시청

과거 릴리즈
Here you can find everything about our latest version releases for VGSTUDIO
2025.1의 새로운 기능
객체 특정 뷰


"뷰"를 이용하여 개별 객체에 대한 시각화 및 작업공간 설정을 정의 및 적용하여 프로젝트를 쉽게 다루고 보고서를 효율적으로 생성할 수 있습니다. 뷰를 객체 사이에 쉽게 이전하고 평가 템플릿에 포함시켜 유연한 자동화를 준비할 수 있습니다.

자동 빔 경화 교정


최고의 정밀도를 경험하세요. 자동화되고 수치적으로 검증된 방법을 이용하여 빔 경화 아티팩트에 대처하세요. 단지 좋은 추측을 제공하는 목적이 아닙니다.정밀한 계산을 통해 정확한 보정 결과를 얻는것이 목표입니다.

새로운 .xvgi 파일 유형/NDE SDK


새로운 .xvgi 파일 유형을 이용하면 수동 데이터 가져오기의 필요가 없어 유연한 데이터 처리가 가능합니다. VG 소프트웨어 이용를 자동화하기 위해 Python 참조 구현을 사용하세요.기존의 .vgl 파일 없이도 가능합니다.

DICONDE 태그 번호 표시


객체 속성에 태그 번호가 표시되어 DICONDE 메타데이터의 태그를 쉽게 식별할 수 있으며 데이터 확인 절차를 개선합니다.

2024.4 의 새로운 기능
보고와 추적가능성


상대 벽 두께 결과에 대한 Q-DAS 내보내기
공차가 적용된 상대 벽 두께 결과를 Q-DAS 형식으로 원활하게 내보내어 데이터 분석의 수준을 향상시킬 수 있습니다. Q-DAS 제품군과의 개선된 호환성과 통합을 경험하세요.

더 쉬워진 PDF 보고서 탐색
이제 PDF 보고서에도 보고서의 관련 섹션으로 직접 연결되는 목차가 포함됩니다. 이 지능적인 기능을 이용하여 보고서를 빠른 속도로 읽어 향상된 사용자 경험을 누릴 수 있습니다.

VG 커뮤니티에 대한 빠른 링크


그 어느 때보다 개인 간 협업을 쉽게 수행할 수 있습니다! 제목 표시줄의 새 링크를 통해 VG 커뮤니티로 이동하세요. 성공적인 사례를 공유하고, 조언을 얻고, 제품의 최신 소식을 확인하세요.

2024.3의 새로운 기능
장면 객체의 개선된 선택


객체의 선택이 어느때보다 쉬워졌습니다: 사각형,타원,또는 올가미를 선택하고 3D 창에 직접 그릴 수 있습니다. 객체의 질량 중심이 강조표시되면,해당 객체가 장면 트리에서 선택됩니다. 3D 창에서 객체를 직접 추가하고 제거할 수 있습니다 — WYSIWYG.

개선된 ROI 렌더링 설정 옵션


여러개의 객체에 대해 ROI 렌더링을 한번에 활성화 또는 비활성화할 수 있습니다. 렌더링의 전환에 대한 매크로 단계가"ROI 렌더링 활성화"및"ROI 렌더링 비활성화"두 개로 분리되어 더 명확한 자동화 시나리오를 사용할 수 있습니다. 정확한 매크로 작업의 재생을 통해 사용자 경험이 개선되었습니다.

보고서의 3D 결과에 대한 색 막대

This dynamic feature utilizes the color bar settings configured directly in the analyses, offering an enriched context to interpret results in your reports. Elevate your reporting experience and data interpretation capacity with this unique update.

Reporting and traceability


보고서에서 표의 셀을 허용 오차 상태에 따라 색상 할당
개별 셀에 허용 오차 상태에 기반한 색상 코드를 적용할 수 있습니다. 이 즉각적인 시각적 효과는 결과 표의 가독성을 개선하고 부품의 허용 상태를 결정짓는 기준에 대한 더 빠른 확인을 가능하게 합니다. 색상을 적용하여 데이터를 직관적이고 빠르게 파악하십시오.

보고서에서 정보 필드 이름 숨기기
 보고서에서 임의의 정보 필드의 이름을 숨길 수 있습니다. 이 기능을 통해 사용자의 텍스트와의 유연한 결합이 가능하며 더 명확한 보고서 페이지를 생성할 수 있습니다. 개선된 보고서 설정을 통해 더 많은 제어와 디자인의 자유도를 경험하세요.

분석 변경시 북마크 이미지 무효화
이제 분석 결과가 변경되면 북마크 이미지에"비동기화"상태가 표시됩니다. 자동화된 시나리오에서,모든"비동기화"이미지에 저장 전 자동 업데이트가 적용됩니다.따라서 북마크 이미지가 프로젝트의 현재 상태를 정확히 반영함이 보장됩니다. 이 동적 업데이트를 통해 데이터에 대한 개선된 제어와 시각화를 경험하십시오.

메타정보를 이용하여 객체의 이름 변경
 메타정보 필드중 하나를 이용하여 객체의 이름을 변경할 수 있습니다. 이 기능은 매크로에서의 사용이 용이하며 자동화 시나리오에서 객체에서 OCR을 통해 인식한 텍스트를 객체의 이름에 할당할 수 있습니다. 이 최신 기능을 통해 데이터 관리의 효율과 제어를 개선할 수 있습니다.

2024.2의 새로운 기능
보고와 추적가능성


보고서 텍스트 색상의 사용자 정의
더욱 개선된 보고서 사용자 정의:이제 모든 텍스트 레이아웃 요소에 대해 임의의 색상을 설정하여 특정 결과나 사용자 지정 텍스트를 강조표시할 수 있습니다.

검사 부품에 대한 여러 개의 동영상 또는 이미지 스택을 한번에 내보내기
"동영상/이미지 스택 저장"대화상자의 새로운 대기열 기능은 다수의 내보내기 작업을 매개변수화하고 대기열에 관리하며 이후 모든 이미지 스택 또는 동영상을 한번에 내보낼 수 있습니다.

이제는 다음 내보내기를 매개변수화하고 시작하기 전에 이전 내보내기 작업의 완료를 대기할 필요가 없으므로 내보내기 처리의 효율을 높입니다.

파일 입/출력: 추가 도구가 필요없는 최신의 NSI 파일 형식의 가져오기


최신의 NSI 형식을 직접 가져올 수 있으며 이를 위해 특별한 도구가 필요하지 않습니다. 이를 통해 최신의 NSI 형식을 이용한 작업이 더 쉬워집니다.

새로운 튜토리얼: CT 재구성 — 콘 빔 CT의 기본적인 작업 흐름


이 비디오에서,재구성 대화상자의 여러 탭에 대한 가이드를 제공합니다.이를 이용하여 기본적인 콘 빔 재구성을 위한 설정을 쉽고 빠르게 실행할 수 있습니다.

동영상을 보려면 여기를 클릭 하십시오.

2024.1의 새로운 기능
인터액티브 HTML 보고서


포괄적인 검사 결과를 간편하게 공유할 수 있습니다. 새로운 HTML 형식은 부품이나 결과의 3D 보기와 같은 인터액티브 요소도 포함하는 올인원 솔루션입니다. 이 문서들은 그 자체로 완료성을 가지며 특별한 뷰어 애플리케이션이 필요하지 않습니다.Edge 나 Chrome 같은 Chromium 기반 브라우저를 이용할 수 있습니다.

파일 입/출력


이미지 스택 가져오기와 내보내기의 PNG 형식 사용
PNG를 저장 또는 데이터 교환 형식으로 사용함으로써 추가적인 파일 변환과정이 필요없습니다. 볼륨 데이터의 가져오기와 내보내기시에 더 빠른 작업이 가능합니다.

새로운 DICONDE 내보내기

볼륨 데이터를 DICONDE 형식으로 내보낼 수 있습니다.이는 기존의 태그를 포함합니다. DICONDE 에서 가져온 볼륨이 아닌 경우,필수 태그들이 즉각적으로 생성됩니다.

PNG 형식의 이미지 저장


네이티브 PNG 형식 지원을 통해 이미지 저장 기능이 개선되었습니다.이는 무손실 압축과 알파 채널을 포함하는 3D 보기 이미지를 지원합니다. 부분적으로 투명한 움직이는 이미지로 프레젠테이션을 돋보이게 할 수 있습니다.

볼륨 사이에서 메타정보 유지


이전에는,DICONDE 태그와 같은 메타정보를 장면의 볼륨 사이에서 전송할 수 없었습니다. 이 기능을 통해,필수 정보를 쉽게 이동할 수 있으며,이는 스캔 결과에서 완전히 새로운 볼륨을 생성할 때에도 마찬가지입니다. 이 개선을 통해 작업과정의 추적 가능성을 보장하며,이는 작업의 일관성에 도움을 줍니다.

시스템 요구사항


기본적 요구사항을 아래에서 읽거나,VGSTUDIO에 대한 시스템 요구사항 전체를 보려면 PDF를 다운로드하십시오.

운영체제


윈도우 10* Enterprise 64비트;
윈도우 10* Professional 64비트
윈도우 11 Enterprise 64비트
윈도우 11 Professional 64비트


*VGSTUDIO는 2025.3 출시 이후로 더 이상 윈도우 10을 지원하지 않습니다

프로세서


최소:SSE 4.1 명령어 집합을 사용하는 x86-64 CPU. ARM 프로세서는 지원되지 않습니다.

권장: 높은 성능의 Intel 또는 AMD 멀티 코어 프로세서,예를 들어 Intel® Core i7,i9 또는 3GHz 이상의 Xeon Gold® 프로세서.

램


최소:

VGSTUDIO는 최소 4GB 의 메모리를 필요로 합니다. 그러나 실제로 프로젝트 전체를 생성 또는 로딩하는데 이용되는 메인 메모리는 일반적으로 훨씬 많으며,이것은 데이터의 크기에 의해 결정됩니다.

전문적인 사용을 위한 권장사항:

  • 1024 슬라이스 이미지 16비트 데이터 세트. 1024 x 1024 픽셀의 슬라이스 이미지. 1024³ = 2GB의 데이터 => 시각화만 할 경우:최소 4GB 여유 메모리
  • 2048 슬라이스 이미지 16비트 데이터 세트. 2048 x 2048 픽셀의 슬라이스 이미지. 2048³ = 16GB의 데이터 => 최소 32GB 메모리
  • 위의 예시와 같은 데이터 크기(2 에서 16GB)에 대해 산업용 사용으로 전형적인 경우 64(단일 데이터셋의 경우)에서 512GB 의 RAM(다수의 데이터셋의 경우)이 일반적입니다. 더 높은 RAM 클럭 스피드가 추천됩니다.
