VGSTUDIO



VGSTUDIO est la référence en matière de contrôle qualité visuel 3D dans les applications industrielles, par exemple dans l’industrie électronique, mais également pour la visualisation de données dans les domaines de la recherche académique comme l’archéologie, la géologie et les sciences de la vie.

VGSTUDIO couvre l’ensemble du flux de travail, de la reconstruction précise de jeux de données volumiques 3D basée sur les images capturées par votre scanner CT jusqu’à leur visualisation (en 3D et 2D) et la création d’animations impressionnantes.

Avantages
Universel


Détendez-vous en sachant que vous n’avez pas à apprendre un nouveau logiciel simplement parce que vous changez de matériel. VGSTUDIO est compatible avec tous les principaux systèmes CT industriels et offre un module complémentaire pour la reconstruction tomographique à une fraction des prix habituels du secteur.

PAS - Active Queries
Simple


Soyez sûr(e) d’obtenir.
Les fonctions de visualisation intuitives permettent de naviguer facilement vers les zones d’intérêt pour l’inspection visuelle de la qualité.

Compatibilité


Ne vous souciez plus des problèmes de compatibilité grâce à une couverture totale des données.
Importez différents formats de données dans un environnement centralisé, des données de projet créées dans d’autres produits VG aux formats d’image standard (par exemple, .bmp, .jpg, .jp2, .raw, .tif).

Capacités
Analyse de la qualité des données
Visualisation et animation
Outils de base d’alignement et de mesure
Création de rapports


Surveillez dans la durée la qualité de vos données en contrôlant la résolution spatiale et la résolution du contraste de niveau de gris. Cela vous garantit une base de haute qualité constante pour vos résultats d’analyse et de mesure. Les logiciels VG prennent en charge l’analyse de la qualité des données conformément aux normes ASTM E 1441 et ASTM E 1695.



Grâce au logiciel VG, vous pouvez transformer vos données en visualisations 3D et 2D captivantes. Impressionnez et influencez vos pairs, les décideurs et le public avec des animations et des vues éclatées époustouflantes, la seule limite étant votre mémoire vive.

En savoir plus


Notre logiciel offre des fonctions d’alignement essentielles, notamment l’alignement 3-2-1 et l’alignement simple, afin de garantir un positionnement précis. Il fournit également des outils de mesure de référence essentiels tels que des instruments de mesure de la distance, de l’angle et de la longueur de la polyligne. L’option Mode d’accrochage permet aux instruments de s’accrocher facilement aux surfaces, ce qui simplifie le processus de mesure.



Le logiciel VG fournit des résultats immédiats et exploitables, y compris des graphiques informatifs et des rapports détaillés. Exportez des images, des histogrammes et des tableaux de données dans des formats standard, créez des rapports d’inspection personnalisables et interfacez-vous à des logiciels tiers de gestion de la qualité ou de contrôle statistique des processus, tels que Q-DAS ou Metrology Reporting. VGSTUDIO est également capable d’afficher toutes les données générées avec VGSTUDIO MAX ou VGMETROLOGY.

Modules complémentaires pour …
Material Analyses
Geometry Analyses
CT Reconstruction
Artificial Intelligence
Simulation
Analyse de batterie
Only avaiable for:
VGSTUDIO MAX
Material Analyses
Analyse de batterie
Corrélation volumique numérique
Only avaiable for:
VGSTUDIO MAX
Material Analyses
Corrélation volumique numérique
Analyse de matériaux composites à fibres
Only avaiable for:
VGSTUDIO MAX
Material Analyses
Analyse de matériaux composites à fibres
Analyse de mousse et de poudre
Only avaiable for:
VGSTUDIO MAX
Material Analyses
Analyse de mousse et de poudre
Analyse de porosité/d’inclusions
Only avaiable for:
VGSTUDIO MAX
Material Analyses
Analyse de porosité/d’inclusions
Importation CAO
Only avaiable for:
VGSTUDIO MAX, VGMETROLOGY
Geometry Analyses
Importation CAO
Mesure de coordonnées
Only avaiable for:
VGSTUDIO MAX
Geometry Analyses
Mesure de coordonnées
Correction de la géométrie de fabrication
Only avaiable for:
VGSTUDIO MAX, VGMETROLOGY
Geometry Analyses
Correction de la géométrie de fabrication
Comparaison théorique/réel
Only avaiable for:
VGSTUDIO MAX
Geometry Analyses
Comparaison théorique/réel
Extension PMI pour importation CAO
Only avaiable for:
VGSTUDIO MAX, VGMETROLOGY
Geometry Analyses
Extension PMI pour importation CAO
Rétro-Ingénierie
Only avaiable for:
VGSTUDIO MAX, VGMETROLOGY
Geometry Analyses
Rétro-Ingénierie
Analyse d’épaisseur de paroi
Only avaiable for:
VGSTUDIO MAX
Geometry Analyses
Analyse d’épaisseur de paroi
Reconstruction tomographique
CT Reconstruction
Reconstruction tomographique
Deep Segmentation
Only avaiable for:
VGSTUDIO MAX, VGinLINE
Artificial Intelligence
Deep Segmentation
Simulation de dispositif de fixation
Only avaiable for:
VGSTUDIO MAX
Simulation
Simulation de dispositif de fixation
Simulation de la mécanique des structures
Only avaiable for:
VGSTUDIO MAX
Simulation
Simulation de la mécanique des structures
Simulation de phénomènes de transport
Only avaiable for:
VGSTUDIO MAX
Simulation
Simulation de phénomènes de transport
Maillage de volume
Only avaiable for:
VGSTUDIO MAX
Simulation
Maillage de volume
mettez-nous à l’épreuve
Essayez VG gratuitement


Obtenez votre licence d’essai gratuite de 4 semaines et découvrez le premier et le plus ancien logiciel d’analyse CT de l’industrie.

Demander un essai gratuit
Dernières mises à jour
Découvrez les nouvelles fonctionnalités intéressantes de la version 2025.2 (à partir de juin 2025)
Poignées de plan pour trépied de transformation

Cette fonction améliore le déplacement interactif d’objets dans un plan. Le trépied de transformation comprend désormais des poignées de plan qui permettent aux utilisateurs de déplacer facilement des objets dans un plan. Ces poignées supplémentaires simplifient considérablement les transformations d’objets, rendant votre flux de travail plus intuitif et plus efficace. Cette fonctionnalité s’avère particulièrement utile pour travailler avec des nuages de points capturés par scanner optique, car il est souvent nécessaire de déplacer les patchs résultants dans un plan. Grâce à cette amélioration, vous pouvez effectuer des mouvements planaires précis d’un simple clic de souris, ce qui simplifie le processus et améliore l’efficacité de la manipulation.

Affichage des numéros de balises DICONDE

Cette fonction vous permet de modifier facilement les valeurs des balises DICONDE associées à vos données volumiques, puis de les exporter au format DICONDE. Que vos données aient été initialement au format DICONDE ou importées d’autres formats, cette fonctionnalité offre un flux de travail rationalisé pour convertir et normaliser vos métadonnées volumiques. Elle garantit également la compatibilité avec les systèmes de stockage conformes à DICONDE, améliorant ainsi la gestion des données et l’interopérabilité.

Retrait des anciens outils de création de rapports avec 2025.3

Alors que nous continuons à améliorer l’expérience utilisateur avec les logiciels VG, nous abandonnerons l’ancienne méthode de création de rapports avec la version 2025.3 cet automne.

L’éditeur de rapports intégré, introduit avec la version 3.4.4 et continuellement amélioré depuis lors, offre une solution complète de création et d’adaptation des rapports dépassant largement les capacités des anciens outils de reporting. À partir de la version 2025.3, il ne sera plus possible de créer de rapports avec l’ancienne méthode. Les macros conçues pour ces rapports cesseront de fonctionner dans les versions ultérieures. Nous vous encourageons à utiliser l’éditeur de rapports intégré pour profiter de ses fonctionnalités robustes et améliorées. Nous apprécions votre retour d’information et nous tenons à votre disposition pour répondre à vos questions concernant ce changement. N’hésitez pas à nous contacter si vous avez besoin d’aide pendant cette transition. Profitons ensemble des avantages d’une méthode plus efficace et plus puissante de création de rapports avec les logiciels VG.

Prise en charge de la norme ASTM E 1695-20


L’assurance qualité commence par des données de qualité. C’est la raison pour laquelle VGSTUDIO MAX prend désormais en charge la dernière norme ASTM 1695 pour l’analyse de la qualité des données, offrant ainsi aux utilisateurs la possibilité de surveiller efficacement l’état de leurs systèmes de tomographie au fil du temps.

Détectez les variations de netteté et de bruit et assurez-vous que vos mesures répondent toujours aux exigences de l’industrie, aujourd’hui comme demain.

Fin de la prise en charge de Windows 10 pour les logiciels VG


Microsoft mettra fin au support de Windows 10 en octobre 2025. En accord avec cette décision, nous mettrons également fin au support officiel des applications VG fonctionnant sous Windows 10 à partir de la version 2025.3.

Nous encourageons donc les utilisateurs concernés à mettre à jour leur système d’exploitation pour continuer à bénéficier de toutes les fonctionnalités de VGSTUDIO, VGSTUDIO MAX, VGMETROLOGY, VGinLINE et des autres produits logiciels VG.

Cette mesure vise à garantir que notre suite logicielle VG offre des performances, une sécurité et une compatibilité accrus sur les plates-formes modernes.

Si vous avez besoin d’aide pour la mise à jour ou si vous avez des questions, veuillez contacter notre équipe d’assistance technique.

Tutoriel vidéo : Personnaliser une mise en page par défaut



Saviez-vous que vous pouvez enregistrer votre mise en page de rapport personnalisée comme mise en page par défaut et la réutiliser pour d’autres rapports ? Si ce n’est pas le cas, suivez ce tutoriel pour apprendre comment cela fonctionne.
Regarder maintenant

Versions antérieures
Here you can find everything about our latest version releases for VGSTUDIO
Découvrir les nouveautés de 2025.1
Vues spécifiques à l’objet


Définissez et appliquez les paramètres de visualisation et d’espace de travail en tant que « Vues » pour des objets individuels et améliorez ainsi la navigation dans le projet et la génération de rapports. Transférez facilement ces vues entre les objets et incorporez-les dans les modèles d’évaluation pour une automatisation simplifiée.

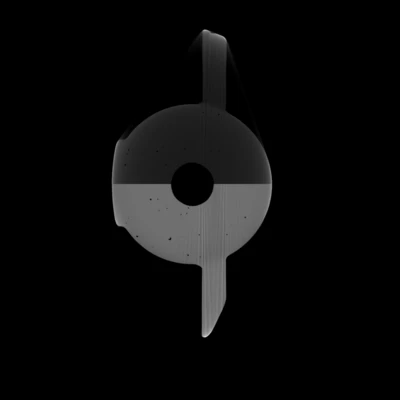

Correction automatique du durcissement de faisceau


Découvrez la précision à son plus haut niveau. Compensez les artéfacts de durcissement du faisceau à l’aide de notre méthode automatique et numériquement validée. Il ne s’agit pas ici de faire des suppositions, mais de réaliser des calculs précis pour obtenir des résultats de compensation exacts.

Nouveau format de fichier .xvgi/NDE SDK


Rationalisez le traitement des données grâce au nouveau format de fichier .xvgi, éliminant la nécessité d’importer manuellement les données. Profitez de l’implémentation de référence Python pour automatiser l’utilisation du logiciel VG, même sans fichiers .vgl existants.

Affichage des numéros de balises DICONDE


Identifiez facilement les balises d’intérêt dans les métadonnées DICONDE grâce à l’affichage des numéros de balises dans les propriétés de l’objet, ce qui améliore les processus d’examen des données.

Découvrir les nouveautés de 2024.4
Création de rapports et traçabilité


Exportation Q-DAS pour les résultats d’épaisseur relative de paroi
Améliorez l’analyse de vos données grâce à l’exportation transparente des résultats du tolérancement de l’épaisseur relative de la paroi au format Q-DAS. Profitez de l’excellente compatibilité et intégration avec la famille de produits Q-DAS.

Navigation plus aisée dans les rapports PDF
Les rapports PDF comprennent désormais un sommaire avec des liens directs vers la section correspondante du rapport. Améliorez votre expérience utilisateur et parcourez rapidement vos rapports grâce à cet ajout astucieux.

Lien rapide vers la Communauté VG


La collaboration entre pairs est désormais plus facile que jamais ! Utilisez le nouveau lien dans la barre de titre pour accéder à la Communauté VG sur Nexus. Partagez vos réussites, obtenez des conseils et restez au courant des dernières et meilleures fonctionnalités de vos produits.

Découvrir les nouveautés de 2024.3
Amélioration dans la sélection d’objets de scène


La sélection d’objets est plus intuitive que jamais : Il suffit de choisir votre outil préféré – rectangle, ellipse ou lasso – et de dessiner directement dans la fenêtre 3D. Dès que le centre de masse d’un objet est mis en évidence, l’objet est sélectionné dans l’arborescence de scène. Ajoutez ou supprimez des objets directement dans la fenêtre 3D – WYSIWYG.

Amélioration des options de réglage du rendu de zones d’intérêt


Activez ou désactivez le rendu de zones d’intérêt pour plusieurs objets simultanément ! Profitez de meilleurs scénarios d’automatisation car l’étape de macro « basculement » est désormais distinctement séparée en deux étapes claires : « Activer le rendu de ZdI » et « Désactiver le rendu de ZdI ». Cela garantit une meilleure reproduction des tâches macro pour une expérience utilisateur plus efficace.

Barre de couleurs pour les résultats en 3D dans les rapports


Cette fonction dynamique utilise les paramètres de la barre de couleurs configurés directement dans les analyses, offrant ainsi un contexte enrichi pour l’interprétation des résultats dans vos rapports. Grâce à cette mise à jour unique vous élargissez vos possibilités de création de rapports et d’interprétation des données.

Création de rapports et traçabilité


Colorer les cellules de tableaux dans les rapports selon leur état de tolérance respectif
Vous pouvez désormais choisir un code couleur pour les cellules individuelles en fonction de leur état de tolérance. Cette représentation visuelle instantanée améliore non seulement la pertinence de vos tableaux de résultats, mais permet également d’identifier plus rapidement les indicateurs spécifiques qui sont à l’origine du dépassement de la tolérance d’une pièce. Une compréhension plus profonde et intuitive de vos données n’est qu’à une couleur près !

Masquer les noms de champs d’information dans les rapports
 Vous pouvez choisir de masquer le titre de n’importe quel champ d’information dans votre rapport. Cette fonction permet non seulement une intégration transparente avec tout texte personnalisé, mais contribue également à rendre les pages de rapport plus claires. Profitez d’un contrôle et d’une liberté de conception accrus grâce à nos paramètres affinés de création de rapports.

Invalidation des images de signets en cas de changement des résultats d’analyse

Les images des signets sont désormais marquées d’un état « hors synchro » si les résultats de l’analyse changent. Pour les scénarios automatisés, toutes les images « hors synchro » font l’objet d’une mise à jour automatique avant d’être enregistrées, ce qui garantit que les images des signets reflètent fidèlement l’état actuel de votre projet. Cette mise à jour dynamique améliore la visibilité et le contrôle de vos données.

Renommer les objets à l’aide des métadonnées
 Vous pouvez désormais renommer des objets en utilisant l’un de leurs champs de métadonnées. Idéale pour les macros, cette fonction permet de transférer le texte extrait d’un objet via OCR vers son nom dans des scénarios d’automatisation. Grâce à cette dernière extension fonctionnelle, vous bénéficiez d’un contrôle et d’une efficacité accrus dans la gestion de vos données.

Découvrir les nouveautés de 2024.2
Création de rapports et traçabilité


Couleur de texte personnalisable dans les rapports
Nous avons encore amélioré la personnalisation des rapports : vous pouvez désormais définir des couleurs arbitraires pour tous les éléments de la mise en page textuelle afin de mettre en évidence certains résultats ou un texte personnalisé.

Exportation simultanée de plusieurs vidéos ou piles d’images d’un composant inspecté
La nouvelle fonction de mise en file d’attente de la boîte de dialogue « Enregistrer vidéo/pile d’images » vous permet de paramétrer et de mettre en file d’attente plusieurs tâches d’exportation, puis d’exporter toutes les piles d’images ou vidéos à la fois sans autre interaction.

Cela rend votre processus d’exportation beaucoup plus efficace, car vous n’avez plus besoin d’attendre la fin de chaque tâche d’exportation avant de pouvoir paramétrer et démarrer la suivante.

E/S de fichiers : Importation de formats de fichier NSI plus récents sans outil supplémentaire


Vous pouvez désormais importer directement des formats NSI plus récents, sans avoir recours à un outil supplémentaire. Cela facilite et simplifie le travail avec les formats NSI plus récents.

Nouveau tutoriel : Reconstruction tomographique – Flux de travail de base pour une reconstruction à faisceau conique


Dans cette vidéo, nous allons vous guider à travers les différents onglets de la boîte de dialogue de reconstruction afin que vous puissiez facilement et rapidement définir les paramètres d’une reconstruction standard d’images obtenues par tomographie à faisceau conique.

Cliquez ici pour regarder la vidéo.

Découvrir les nouveautés de 2024.1
Rapports HTML interactifs


Partager des résultats d’inspection complets est désormais encore plus facile. Le nouveau format HTML est une solution tout-en-un qui prend également en charge des éléments interactifs, tels que les vues 3D de pièces ou de résultats. Il n’est plus nécessaire d’utiliser une visionneuse distincte pour ces documents autonomes qui sont facilement accessibles avec n’importe quel navigateur basé sur Chromium, comme Edge ou Chrome.

E/S de fichiers


Format PNG pour une importation et une exportation simplifiées des piles d’images
Vous pouvez désormais vous passer de conversions de fichiers lorsque vous utilisez PNG comme format de stockage ou d’échange de données. Bénéficiez d’un flux de travail plus rapide pour l’importation et l’exportation de vos données volumiques.

Nouvelle exportation au format DICONDE

Les données volumiques peuvent désormais être exportées au format DICONDE, qui inclut les balises existantes. Pour les volumes qui n’ont pas été importés depuis DICONDE, les balises nécessaires sont créées à la volée.

Format PNG pour enregistrer vos images


Profitez de meilleures capacités d’enregistrement d’images grâce à la prise en charge du format PNG natif, notre nouvelle fonctionnalité permettant une compression sans perte et un affichage en 3D d’images comportant un canal alpha. Pimentez vos présentations avec des images partiellement transparentes qui sautent aux yeux !

Préserver les métadonnées entre les volumes


Auparavant, il était impossible de transférer des métadonnées telles que les balises DICONDE entre les différents volumes d’une scène. Grâce à cette fonctionnalité, vous pouvez désormais transférer facilement ces données essentielles, même lorsque vous créez des volumes entièrement nouveaux à partir des résultats du scan initial. Cette amélioration garantit la traçabilité tout au long du processus pour que votre travail reste cohérent et structuré.

Configuration requise


Consultez la configuration de base ci-dessous ou téléchargez le fichier PDF pour connaître la configuration complète requise pour l’utilisation de VGSTUDIO.

Système d’exploitation


Windows 10* Enterprise 64 bits
Windows 10* Professional 64 bits
Windows 11 Enterprise 64 bits
Windows 11 Professional 64 bits


*À partir de la version 2025.3, VGSTUDIO ne prendra plus en charge Windows 10

Processeur


Minimum : CPU x86-64 avec jeu d’instructions SSE 4.1. Les processeurs ARM ne sont pas pris en charge.

Recommandation : Processeurs Intel ou AMD multicœurs haute performance tels que les processeurs Intel® Core™ i7 ou i9 ou Xeon® Gold 3GHz ou plus.

RAM


Minimum :

VGSTUDIO nécessite un minimum de 4 Go de mémoire libre. Cependant, la mémoire principale libre nécessaire pour créer ou charger un projet complet sera généralement nettement plus importante, étant donné que cela dépend de la taille du jeu de données.

Recommandation pour l’utilisation professionnelle :

  • Jeu de données 16 bits avec 1 024 images de tranches. Image de tranche de 1 024 x 1 024 pixels 1024³ = 2 Go de données => 4 Go de mémoire libre au minimum
  • Jeu de données 16 bits avec 2 048 images de tranches. Image de tranche de 2 048 x 2 048 pixels 2048³ = 16 Go de données => 32 Go de mémoire libre au minimum
  • Un PC disposant d’au moins 64 (pour un seul jeu de données) à 512 Go de RAM (pour plusieurs jeux de données) est typique pour une utilisation industrielle avec des jeux de données comme dans les exemples ci-dessus (2 à 16 Go). Il est recommandé d’augmenter la vitesse d’horloge de la RAM.
